避雷器は内部の湿気や表面の汚染によって故障していませんか?

漏れ電流が徐々に増加しても、必ずしもそれが意味するわけではありません。避雷器耐用年数が終了しました。多くの場合、同じ異常な測定値は、内部湿気の侵入または表面の汚染という 2 つのまったく異なる原因によって発生する可能性があります。どちらの状態も電気的性能に影響しますが、異なるメンテナンス戦略が必要になります。根本原因の特定を誤ると、不必要な機器の交換が必要になったり、さらに悪いことに、劣化した避雷器が使用されたままになったりする可能性があります。

現場検査中、保守チームが単一の漏れ電流測定に頼って避雷器の状態を判断しているのをよく見かけます。このアプローチですべてがわかることはほとんどありません。環境条件、汚染、湿度、さらには避雷器ハウジングの清浄度が測定に影響を与える可能性があります。追加のテストを行わないと、問題が避雷器の内部にあるのか、それともその表面にのみあるのかを判断することは困難です。

このガイドでは、内部湿気と表面汚染を区別する方法、最も信頼性の高い結果が得られる診断方法、および避雷器の正確なメンテナンスに体系的なテスト手順が不可欠である理由について説明します。

最も一般的な 2 つの障害モードを理解する

内部への湿気の侵入

内部湿気は、ZnO 避雷器に影響を与える最も深刻な故障モードの 1 つです。通常、湿気はシールの損傷、ハウジングのひび割れ、ガスケットの劣化、製造上の欠陥などから侵入し、時間の経過とともに水蒸気が避雷器に侵入します。

水分が金属酸化物バリスタ (MOV) ブロックに到達すると、電気特性が変化し始めます。漏れ電流が徐々に増加し、絶縁抵抗が低下し、熱安定性が低下します。問題が確認されないまま続くと、最終的に避雷器は落雷やスイッチングサージの際に熱暴走や致命的な故障を引き起こす可能性があります。

表面の汚れとは異なり、内部の湿気は日常的な清掃では除去できません。劣化は密閉されたハウジングの内部で発生し、通常は避雷器の修理または交換が必要になります。

一般的な原因には次のようなものがあります。

· シールリングの損傷

· 製造中の密閉不良

· 輸送中の機械的衝撃

· 劣化したポリマーシール

· 湿気の多い環境に長期間さらされる

· 住宅損傷後の浸水

これらの欠陥は内部で発生するため、通常の目視検査では見えないことがよくあります。

表面の汚染

表面の汚染は避雷器にまったく異なる影響を与えます。

内部の絶縁システムを変更する代わりに、汚染によってハウジングの外面全体に導電層が形成されます。粉塵、産業汚染、塩の堆積、セメント粒子、化学残留物は空気から湿気を吸収し、表面の導電性を高めます。

湿度が上昇すると、漏れ電流が内部絶縁体ではなく、汚染されたハウジング全体に流れ始めます。

重度の場合、この状態は次のような事態を引き起こす可能性があります。

· 表面漏れ電流ドリフト

· ドライバンドアーク放電

· 表面追跡

· 汚染フラッシュオーバー

· 一時的な過熱

幸いなことに、この種の問題は多くの場合回復可能です。適切に洗浄すると、通常、漏れ電流は通常のレベルに戻ります。

沿岸地域、鉱山施設、セメント工場、化学産業で操業している電力会社にとって、表面汚染は避雷器の故障の兆候ではなく、日常的なメンテナンスの問題であることがよくあります。

両方の障害が似ている理由

これら 2 つの故障モードが頻繁に混同される理由の 1 つは、日常的なテスト中に同様の電気的症状が発生するためです。

どちらの状況でも次のような原因が考えられます。

· 総漏れ電流の増加

· より高い抵抗電流

· 異常な動作温度

· 断熱性能の低下

単一の漏れ電流測定値のみに依存すると、どの障害が存在するかを自信を持って判断できません。

違いは、目視検査、洗浄、赤外線サーモグラフィー、履歴傾向分析など、いくつかの診断技術を組み合わせた後にのみ明確になります。

内部の湿気と表面の汚染を区別する方法

正確な診断には電気データの収集以上のものが必要です。私は、根本的な問題が明らかになるまで、考えられる原因を徐々に排除する、構造化されたテスト シーケンスに従います。

ステップ 1: 徹底的な目視検査を実行する

すべての診断は、慎重な視覚検査から始まります。

避雷器を次のように検査します。

· ひび割れたポリマーハウジング

· 壊れた磁器

· エンドフィッティングの損傷

· シールの劣化

· 油漏れまたは水漏れ

· 大量の塵の蓄積

· 塩分の汚染

· 鳥の糞

· 産業公害

目に見えるシールの損傷があると、内部湿気の疑いがすぐに高まりますが、外部のひどい汚染は、通常、表面の漏れが異常な測定の原因である可能性を示しています。

検査中に撮影された写真は、将来のメンテナンス比較のための貴重な文書にもなります。

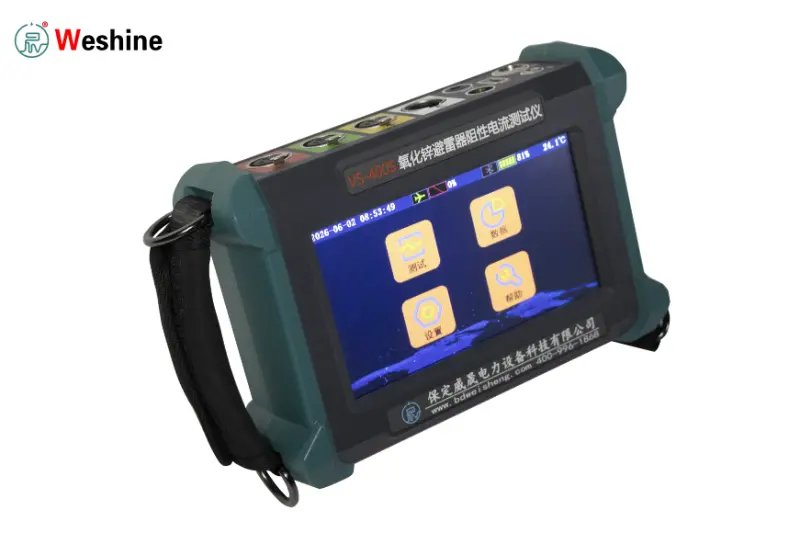

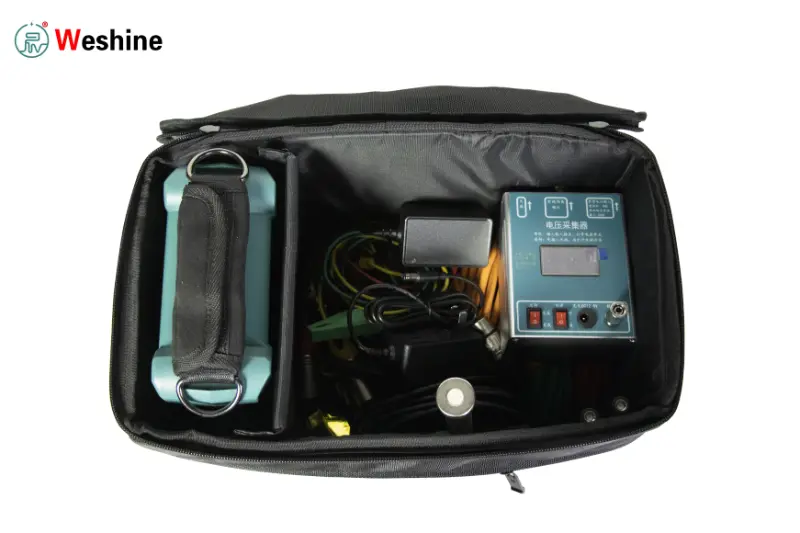

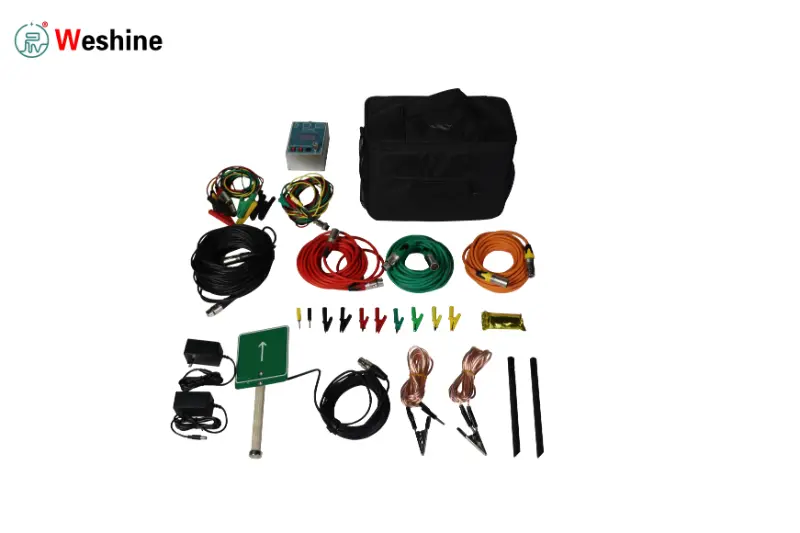

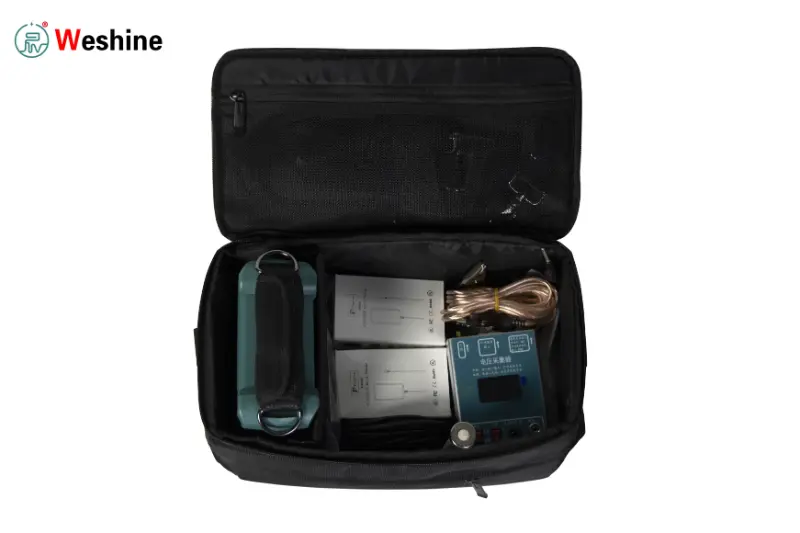

ステップ 2: 漏れ電流を過去の記録と比較する

履歴データは、多くの場合、単一のテスト結果よりも有益な情報を提供します。

毎避雷器工場でのテスト中に独自の電気的な「指紋」を生成します。その後、定期的なメンテナンスの測定値をこのベースラインと比較して、段階的なパフォーマンスの変化を特定できます。

例えば：

· 漏れ電流が数年間にわたって安定している場合は、通常、内部絶縁が健全であることを示します。

· ゆっくりではあるが継続的な増加は、湿気の侵入または老化を示唆している可能性があります。

· 重度の汚染期間中の突然の増加は、多くの場合、表面汚染を示しています。

傾向分析は、一時的な環境への影響と永続的な内部劣化を区別するのに役立ちます。

ステップ 3: 再テストする前にアレスタを清掃する

これは、最も単純でありながら最も効果的な診断手法の 1 つです。

初期漏れ電流を記録した後、承認されたメンテナンス手順に従って避雷器ハウジングを徹底的に洗浄します。表面が乾いたら、同様の環境条件で測定を繰り返します。

多くの場合、2 つの測定値を比較すると、障害位置が最も明確に示されます。

洗浄後に漏れ電流が大幅に減少した場合は、表面の汚染が原因である可能性があります。

測定値がほとんど変わらない場合は、内部の湿気または絶縁劣化の調査を開始します。

この前後の比較は、実際の避雷器診断における最も強力な証拠の 1 つを形成します。

ステップ 4: 赤外線サーモグラフィーを使用する

赤外線サーモグラフィーは、もう 1 つの貴重な診断ツールを提供します。

内部劣化が進行すると、避雷器内部の漏れ電流が増加するため、破損した MOV ブロックは局所的な発熱を引き起こすことがよくあります。

熱画像カメラを使用して、同様の条件で動作している近くの避雷器と温度分布を比較します。

局所的なホット スポットは次のことを示している可能性があります。

· 内部水分

· MOV ブロックの老化

· 過剰な抵抗電流

· 内部欠陥

対照的に、表面の汚染は、深刻なドライバンドアーク放電がすでに発生していない限り、通常、より均一な温度パターンを生成します。

熱検査には、避雷器をサービスから切断することなく、異常な動作状態を検出できるという利点もあります。

ステップ 5: 高度な電気診断テストを適用する

日常的な検査で最終的な答えが得られない場合は、より高度な診断方法に移行します。

一般的な手法には次のようなものがあります。

· 避雷器内部の絶縁欠陥を検出するための部分放電 (PD) テスト。

· MOV ブロックの電気的特性を評価するための U1mA 基準電圧測定。

· 容量性コンポーネントと抵抗性コンポーネントをより正確に分離するための漏れ電流の高調波解析。

· 全体的な診断をサポートするための絶縁抵抗試験 (該当する場合)。

各方法により避雷器の内部状態に関する追加情報が得られるため、メンテナンス エンジニアは一時的な環境影響と永続的な絶縁劣化をより確実に区別できるようになります。

メーカーが湿気と汚染の障害を減らす方法

最新の避雷器の設計は、過去 20 年間で大幅に進歩しました。メーカーは現在、現場でのメンテナンスだけに頼るのではなく、機器が工場から出荷される前に故障を防ぐことに重点を置いています。

改良されたシーリングシステム

シーリング システムは、湿気の侵入に対する最初のバリアです。

適切に設計された避雷器は、高品質のシール リング、耐食性の金具、および慎重に制御された組立プロセスを使用して、ハウジングへの水蒸気の侵入を防ぎます。エンドフィッティングの周囲に小さな欠陥がある場合でも、数年かけて湿気がゆっくりと浸透する可能性があります。

熱帯地域や沿岸地域での用途の場合は、標準製品に依存するのではなく、高湿度環境向けに特別に設計された避雷器を選択することをお勧めします。

シリコーンポリマー対磁器ハウジング

住宅材料は、汚染された環境における長期的な性能に大きな影響を与えます。

シリコーン ポリマー ハウジングは、次のような利点を備えているため、多くの電力会社で好まれる選択肢となっています。

· 優れた疎水性能

· メンテナンス要件の軽減

· 優れた耐汚染性

· 重量の軽減

· 耐衝撃性の向上

疎水性の表面により、連続的な導電膜が形成されるのではなく、水が液滴を形成するため、雨や霧の際の表面漏れ電流の低減に役立ちます。

磁器ハウジングは、その機械的強度と長い使用履歴により、一部の設備では依然として一般的です。ただし、汚染がひどい環境や沿岸環境では、汚染物質が表面に付着しやすいため、一般的により頻繁な清掃が必要になります。

最適な選択は、環境条件、メンテナンス戦略、プロジェクトの要件によって異なります。

沿面距離の最適化

沿面距離も重要な設計要素です。

ハウジング表面に沿った距離が長くなると、汚染された条件下で漏れ電流が発生しにくくなります。

メーカーは多くの場合、次のものに対して異なる沿面距離を提供しています。

· 光害

· 中程度の汚染

· 重度の産業汚染

· 海岸環境

· 砂漠地帯

適切な沿面距離を持つ避雷器を選択すると、長期運転中の汚染フラッシュオーバーのリスクが大幅に軽減されます。

環境認定試験

高品質の避雷器は、商業生産に入る前に、過酷な動作条件下での長年の使用をシミュレートする環境認定テストを受けます。

これらの評価には次のものが含まれる場合があります。

· 湿度サイクル

· 塩霧試験

· 紫外線による老化

· 温度サイクル

· 水浸透テスト

· 機械的振動

· 熱安定性の検証

これらのテストは、シール システムとハウジングの材料が製品の予想耐用年数を通じて信頼できる性能を維持していることを検証するのに役立ちます。

現場検査と予防保守

最適に設計された避雷器であっても、定期的な検査が必要です。

予防保守プログラムは、障害が発生するのを待つよりもはるかに効果的です。

標準的な検査ルーチンを確立する

メンテナンス訪問のたびに、私は一貫した検査シーケンスに従います。

1. 機器の識別を確認します。

2. 完全な目視検査を実行します。

3. 周囲の温度と湿度を記録します。

4. ハウジングに汚れがないか検査します。

5. 漏れ電流を測定します。

6. 必要に応じてハウジングを掃除します。

7. 電気測定を繰り返します。

8. 結果を以前の検査記録と比較します。

毎回同じ手順を使用することで、測定の一貫性が向上し、長期的な傾向分析が簡素化されます。

地域の状況に合わせてメンテナンスを調整する

環境条件によって検査頻度が決まります。

例えば：

· 沿岸変電所では、塩の堆積により、年に数回の清掃が必要になる場合があります。

· 産業施設では、ひどい粉塵や化学物質による汚染が頻繁に発生します。

· 湿気の多い熱帯地域では、シールの状態と湿気の侵入に細心の注意を払う必要があります。

· 砂漠の施設には細かい砂が蓄積し、湿気と結合すると表面の導電性が増加する可能性があります。

固定されたメンテナンス間隔に従うのではなく、地域の環境条件や過去のパフォーマンスデータに応じて検査スケジュールを調整することをお勧めします。

完全なメンテナンス記録を保管する

良好なメンテナンス記録は、正確な測定と同じくらい価値があります。

各検査では以下を文書化する必要があります。

· 検査日

· 気象条件

· 周囲温度

· 相対湿度

· 漏れ電流

· 清掃を実施しました

· 熱画像の結果

· 目視観察

· 是正措置

履歴記録により、段階的な劣化を特定しやすくなり、障害が発生した場合の保証に関する議論が容易になります。

よくある診断上の間違い

誤ったメンテナンス決定の多くは、テスト機器の欠陥ではなく、不完全な診断に起因しています。

最も一般的な間違いには次のようなものがあります。

単一の漏れ電流測定値で判断

漏れ電流は、湿度、汚れ、動作条件によって変化します。

1 回の測定で内部劣化を確認するのに十分な証拠が得られることはほとんどありません

テスト前のクリーニングを省略する

クリーニングは、利用できる最も簡単な診断ツールの 1 つです。

清掃前後の測定値を比較しないと、異常電流が避雷器内部に発生しているのか、表面のみに発生しているのかを判断することは困難です。

目視検査のみに依存

アレスタは完全に正常に見えても、ハウジング内部に深刻な湿気による損傷が発生している場合があります。

電気測定は常に目視検査を伴う必要があります。

歴史的傾向を無視する

傾向分析では、個々の測定では明らかにできない問題が明らかになることがよくあります。

漏れ電流が数年にわたってゆっくりと増加する場合、通常は 1 回の測定値よりも劣化の強力な証拠が得られます。

過酷な環境に適した避雷器の選択

機器の選択は長期的な信頼性において大きな役割を果たします。

深刻な汚染、高湿度、または沿岸環境にさらされる設置場所の場合は、基本的な電気定格以上の評価を行うことをお勧めします。

重要な考慮事項は次のとおりです。

· ハウジング材料

· 沿面距離

· シーリング技術

· 汚染クラス

· 環境資格試験

· メーカーの品質管理

· テクニカルサポートの利用可能性

特定の環境条件に合わせてカスタマイズされた設計を提供するメーカーは、多くの場合、意図された用途以外で使用される標準製品よりも優れた長期パフォーマンスを提供します。

メーカー、EPC 請負業者、電力会社、メンテナンス チーム間の緊密な協力により、将来の製品設計を改善する貴重なフィードバックも生まれます。

よくある質問

1. 内部の湿気と表面の汚染を素早く区別するにはどうすればよいですか?

最も現実的な方法は、避雷器の清掃前後の漏れ電流を比較することです。

洗浄後に電流が大幅に減少した場合は、表面の汚れが原因である可能性があります。変化がほとんどまたはまったくない場合は、内部の湿気についてさらに調査することをお勧めします。

2. 避雷器はどのくらいの頻度で掃除する必要がありますか?

普遍的なメンテナンス間隔はありません。

清掃の頻度は、環境条件、汚染レベル、湿度、および地域のメンテナンス方法によって異なります。海岸や工業地帯では一般に、きれいな内陸環境よりも頻繁な検査が必要です。

3. 目視検査だけで十分ですか?

いいえ。

目視検査では亀裂、汚染、明らかな機械的損傷を特定できますが、内部絶縁の問題の多くは検出できません。

信頼性の高い状態評価には電気試験が依然として不可欠です。

4. 汚染された環境でより優れた性能を発揮する住宅材料はどれですか?

シリコーンポリマーハウジングは一般に、その疎水性表面特性により、より優れた耐汚染性を提供します。

ただし、適切な製品を選択するには、機械要件、動作環境、メンテナンス能力、および該当する業界標準を常に考慮する必要があります。

結論

漏れ電流の増加は、避雷器の故障を自動的に示すわけではありません。内部の湿気の侵入と表面の汚染は、同様の電気的症状を引き起こすことがよくありますが、まったく異なるメンテナンス戦略が必要になります。正確な診断は、単一のテスト結果に依存するのではなく、目視検査、漏れ電流測定、洗浄と再テスト、赤外線サーモグラフィー、高度な電気診断を組み合わせることによって決まります。

私の経験から言えば、最も信頼性の高いメンテナンス プログラムは、個別の測定ではなく傾向分析に重点を置いています。現在の結果を工場のベースライン データおよび過去の検査記録と比較すると、時間の経過に伴う避雷器の状態をより明確に把握できます。このアプローチを適切な製品の選択、定期的な予防保守、および慎重な環境モニタリングと組み合わせると、公益事業および産業施設は予期せぬ故障を減らし、避雷器の耐用年数を延ばし、電力システム全体の信頼性を向上させることができます。
