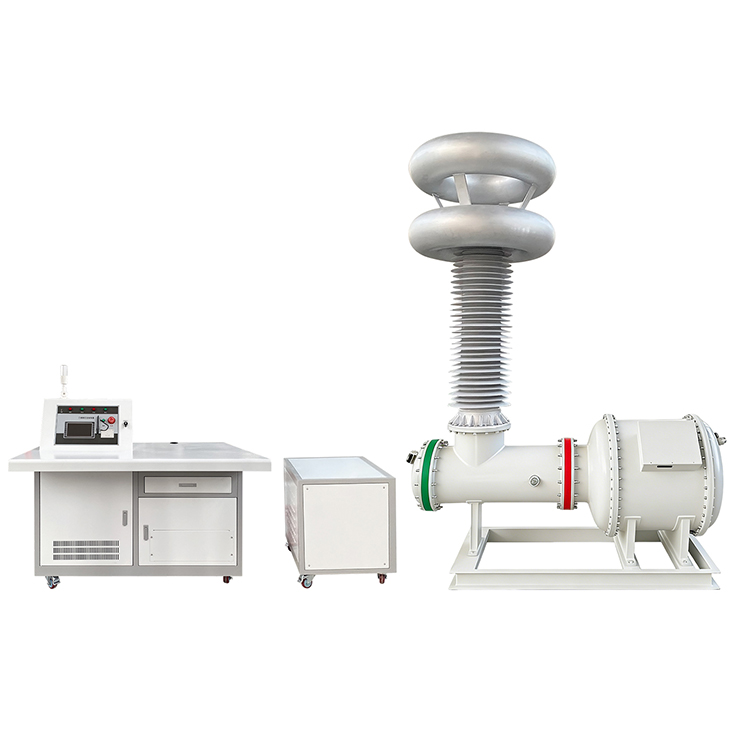

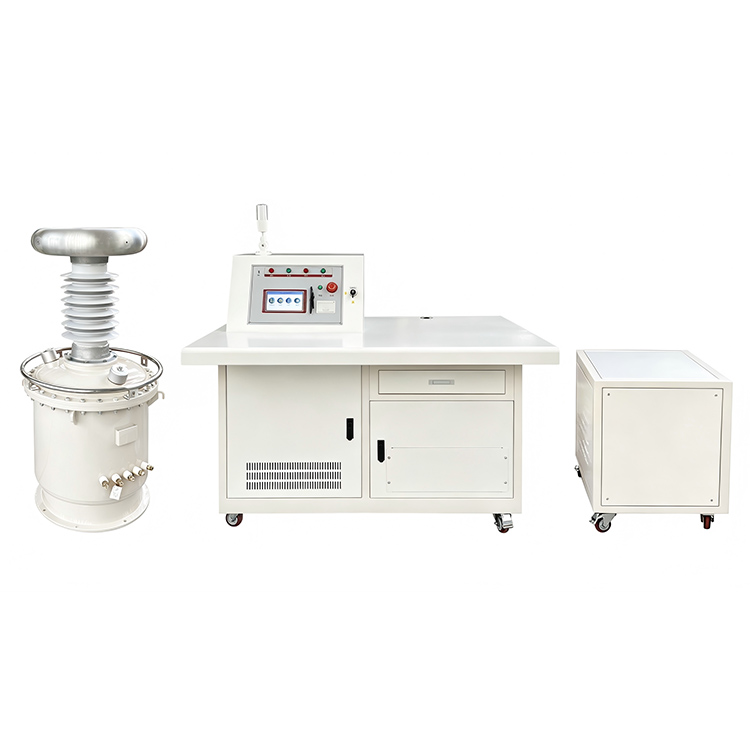

100kV部分放電フリーAC耐電圧試験装置

100kV 部分放電フリー AC 耐電圧試験システムは、高電圧機器の電源周波数耐電圧および部分放電試験に役立ちます。SF6 ガス絶縁変圧器を採用し、全体の部分放電 ≤5pC で安定した 100kV 出力を提供します。自動電圧調整、無効電力補償、スマート制御および完全な安全保護を備えたこのユニットは、電力網、工場、研究所、大学の高電圧試験室に適合します。

お問い合わせを送信

製品説明

100kV 部分放電フリー AC 耐電圧試験システムは、変圧器、開閉装置、がいし、ケーブル、ブッシング、GIS 機器、およびその他の電気機器の AC 耐電圧試験および部分放電検出用に開発されたプロフェッショナルな高電圧試験ソリューションです。

100kV Partial Discharge Free AC Hipot Test System price

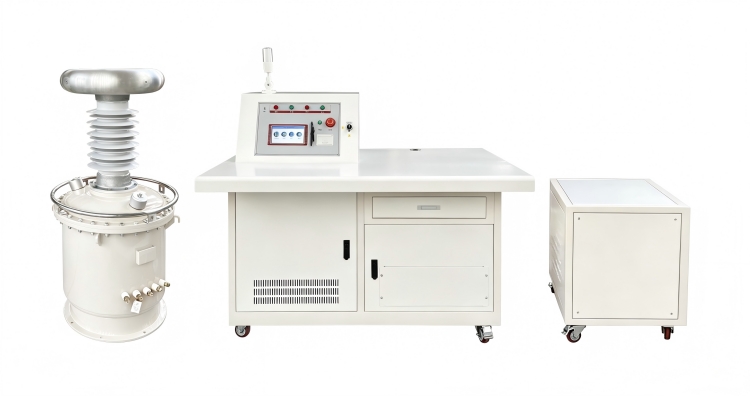

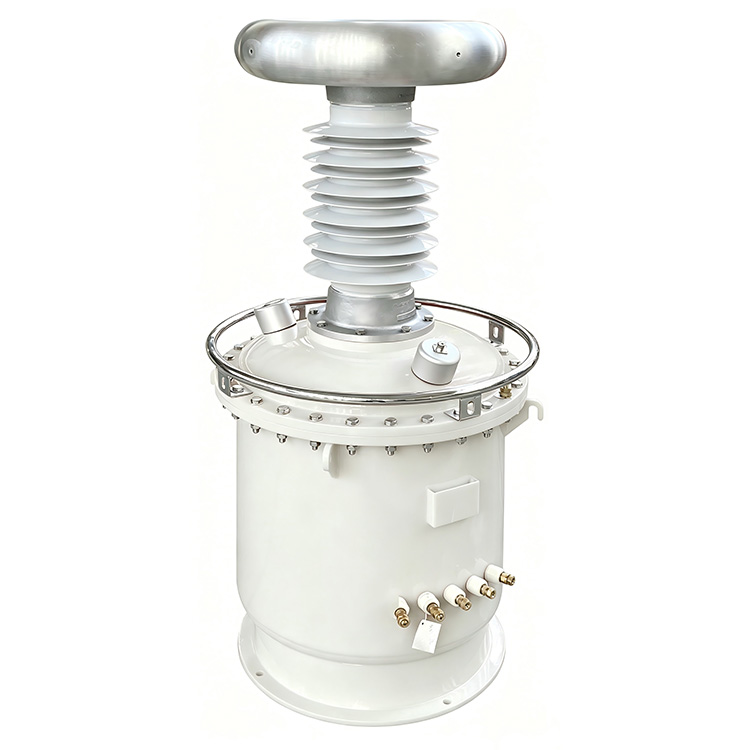

従来の油入構造の代わりにSF6ガス絶縁試験用変圧器を採用し、油汚染のリスクを排除し、装置重量を20～60％大幅に軽量化しました。この変圧器は、PDレベル≦3pCという優れた絶縁性と超低部分放電を誇ります。システム全体は、定格電圧での動作時に総部分放電を 5pC 以下に抑えます。

この完全な統合試験システムは、高電圧試験変圧器、結合コンデンサ、高電圧限流リアクトル、低電圧補償リアクトル、絶縁変圧器、自動操作コンソールおよび補償キャビネットで組み立てられています。内蔵の低電圧補償構造により、入力電流消費を効果的に最大 60% 削減できるため、エネルギー効率が向上し、日々の運用コストが削減されます。

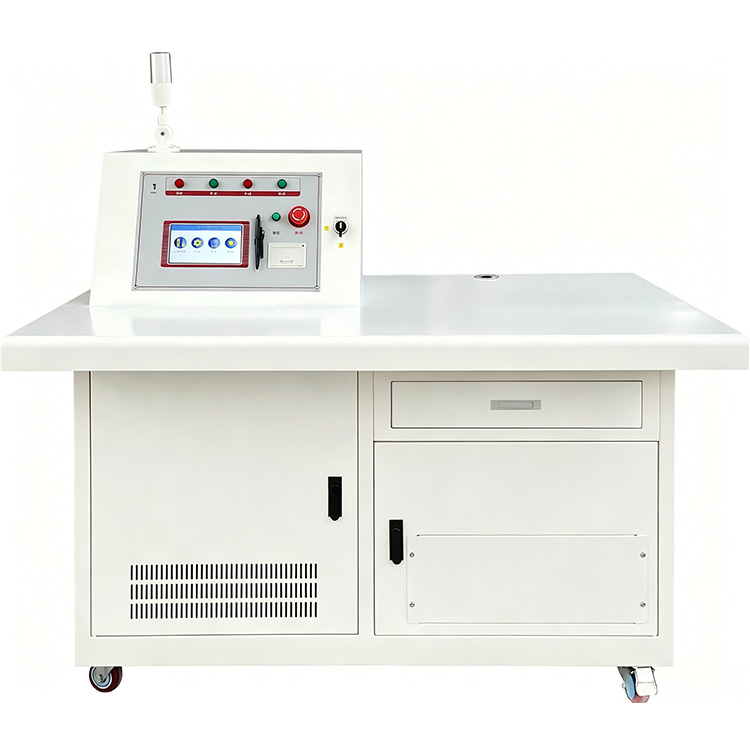

7 インチのカラータッチスクリーンコントロールコンソールを備えたこのシステムは、自動テストモードと手動テストモードの両方をサポートします。ユーザーは、最大 5 つの電圧段階、電圧上昇率、および耐久テスト期間を個別に設定できます。自動テスト機能には、電圧ランピング、補償スイッチング、タイミング、電圧降下、データ保存、レポート印刷が含まれており、テストの効率と再現性が大幅に向上します。

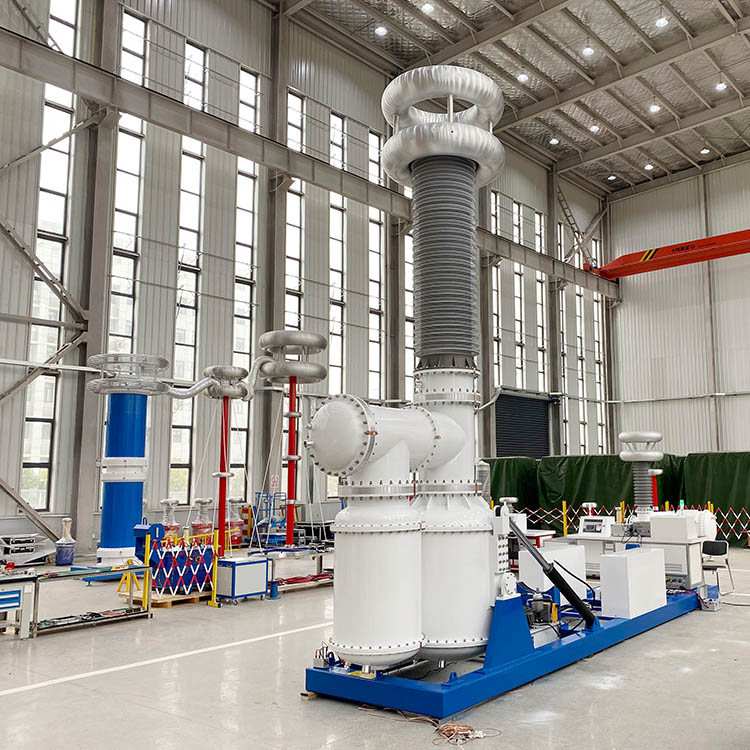

このシステムは、高電圧実験室およびフィールド試験アプリケーション向けに設計されており、波形歪みが 5% 未満の安定した正弦波出力、低い動作ノイズ、および過電圧および過電流状態に対する信頼性の高い保護を提供します。スケーラブルな設計により、製品シリーズ内の同様のシステムで、超高電圧試験アプリケーション向けに最大 1200kV の電圧定格を達成できます。

システム仕様		SF6 テストトランス		自動制御コンソール
パラメータ	仕様	パラメータ	仕様	パラメータ	仕様
定格容量	30kVA	定格容量	30kVA	定格容量	10kVA
入力電源	単相AC380V、50Hz	定格電圧	100kV	入力電圧	AC380V
定格出力電圧	100kV	入力電圧	0-400V	出力電圧	0-420V
定格出力電流	0.3A	ガスの種類	SF6	定格電流	23A
出力波形	純粋な正弦波	使用圧力	0.4MPa	電圧精度	クラス1.0
波形の歪み	≤5%	補充圧力警告	0.35MPa以下	画面	7インチカラータッチスクリーン
システムノイズ	≤65dB	機器比率	1000:01:00	電圧上昇率	0.5kV/s～2.5kV/s
短絡インピーダンス	≤6%	部分放電レベル	≤3個	テストモード	自動 / 手動
部分放電レベル	≤5pC	寸法	Φ600X1380mm	重さ	152kg
連続使用時間	30分	重さ	226kg
過電圧動作	110% 定格電圧、1 分間
保護機能	過電圧および過電流保護

絶縁トランス
パラメータ	仕様
容量	10kVA
電圧比	0.4kV / 0.4kV
定格電流	25A / 25A
フィルタリング減衰	≥40dB (40kHz-100kHz)
フィルタリング減衰	≥60dB (100kHz-2MHz)
絶縁強度	3kV/l1min

製品ガイド

システムの仕組み

100kV 部分放電フリー AC 耐電圧試験システムは、SF6 絶縁試験変圧器を通じて安定した高電圧周波数出力を生成します。テスト中、結合コンデンサと測定回路は部分放電活動を継続的に監視し、自動制御システムは電圧の上昇、保持、および低下のプロセスを管理します。

低電圧補償リアクトルは必要な入力電流を削減するように機能するため、エネルギー効率が向上し、接続された電源の負荷負担が軽減されます。システム全体で耐電圧試験と部分放電測定を同時に行うことができるので、あらゆる高電圧機器の絶縁性能を徹底的に評価できます。

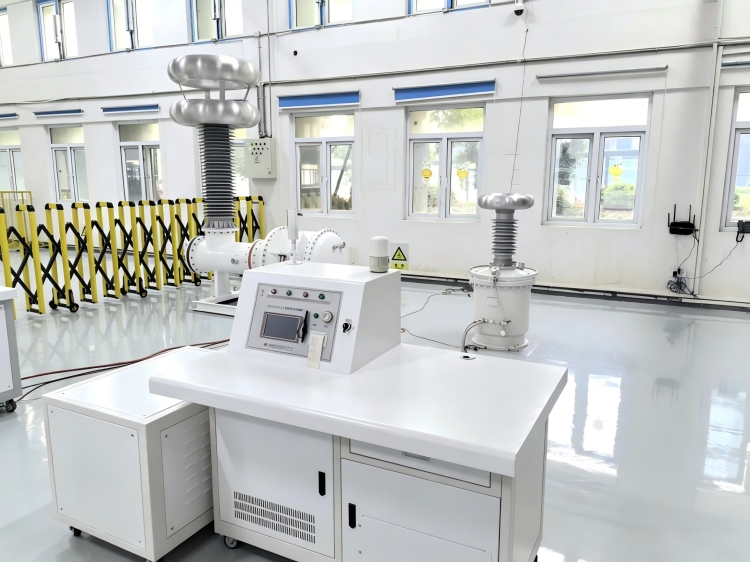

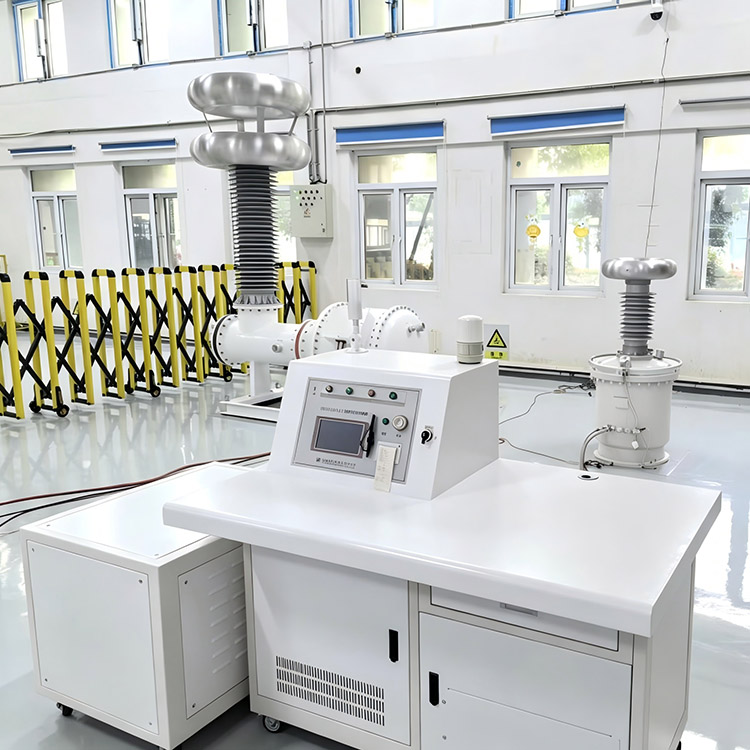

100kV Partial Discharge Free AC Hipot Test System supplier

特徴

1、油汚れのないSF6ガス絶縁変圧器設計

2、全体の部分放電レベル≤5pC

3、変圧器の部分放電レベル≤3pC

4、定格出力電圧100kVまで

5、無効電力補償により電源電流を最大60%削減

6、自動および手動テストモード

7、5段階のプログラム可能な電圧とタイミング設定

8、電圧上昇率を0.5kV/sから2.5kV/sまで調整可能

9、自動補償スイッチングと電圧調整

10、履歴データ保存・印刷機能

11、高精度電圧測定

12、歪み≤5%の安定した正弦波出力

13、低騒音動作≤65dB

14、包括的な過電圧および過電流保護

15、部分放電、AC耐電圧試験に最適

応用分野

1、電力会社

変圧器、開閉装置、GIS機器、ケーブル、変電所機器などの日常的な絶縁試験や部分放電評価に使用されます。

2、高電圧実験室

超低部分放電性能を必要とする型式試験、工場受け入れ試験、研究プロジェクトに適しています。

3、変圧器メーカー

電力および配電変圧器の品質管理、絶縁検証、工場での最終テストに使用されます。

4、大学及び研究機関

高電圧工学教育、絶縁研究、高度な電気試験プロジェクトをサポートします。

5、鉱業企業

重要な電気機器の予防保守テストと絶縁状態の評価を提供します。

代表的な試験項目

1、変圧器交流耐電圧試験

2、GIS部分放電試験

3、高圧開閉装置試験

4、電力ケーブルの絶縁試験

5、絶縁体およびブッシュの試験

6、電気機器工場受入試験

7、高電圧実験室研究

8、予防保守プログラム

ウェシャインの利点

Weshine Electric は、高電圧試験装置および部分放電測定システムの開発と製造に重点を置いています。 SF6 ガス絶縁を採用した当社の AC 耐電圧試験ユニットは、極めて低い部分放電出力、スマートな自動操作、省電力補償技術、信頼性の高い安全保護モジュールを備えています。 Weshine のすべてのソリューションは、研究室と現場の作業環境の両方で厳しいテスト作業を処理できるように構築されており、クライアントが正確な絶縁性能チェックを実行し、関連する業界基準を満たし、高電圧機器の安定した長期動作を維持できるように支援します。
