部分放電フリーAC耐電圧試験装置

高度な SF6 ガス絶縁変圧器技術を利用した部分放電フリー AC 耐電圧試験システムは、全体の部分放電レベル ≤5pC で安定した 250kV 出力を提供します。インテリジェントな自動制御、無効電力補償、低騒音動作、包括的な保護機能を備えており、電力会社、産業企業、大学、研究機関、高電圧研究所に最適です。

電力業界は絶縁検査や微小部分放電検出の基準を引き上げ続けており、この試験ユニットはそのような市場の要求に合わせて開発されました。従来の油入試験用変圧器とは異なり、SF6 絶縁により油流出や汚染のリスクが排除され、装置全体の重量が 20% ～ 60% 削減され、輸送や設置が容易になります。

これらすべての信頼できる性能は、プロフェッショナルな製造力によって支えられています。Weshine® は、パワー システム オートメーション デバイスおよびテスト機器の研究開発、生産、販売、サービスに特化した最新のハイテク工場です。製品は世界中で販売されており、多くのお客様から肯定的なフィードバックを得ています。

パフォーマンス

部分放電フリーAC耐電圧試験システムはSF6ガス絶縁変圧器を採用し、安定した250kV出力を維持し、セット全体の部分放電を5pC以下に抑えます。インテリジェントな自動制御、無効電力補償、低ノイズ、多層安全保護により、発電所、産業界、大学、研究室にとって実用的な選択肢となります。

機械全体の部分放電指数は 5pC 以下に達し、内蔵 SF6 変圧器は定格電圧下で 3pC 以下の部分放電のみを生成します。優れた絶縁性能により、部分放電検査、工場の受入検査、絶縁検証、各種高電圧研究などに最適です。

構造

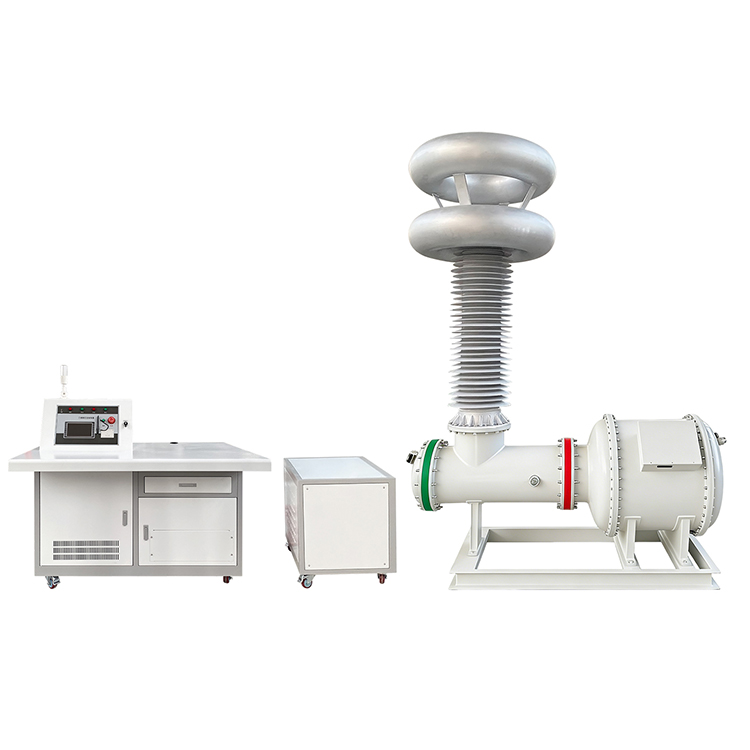

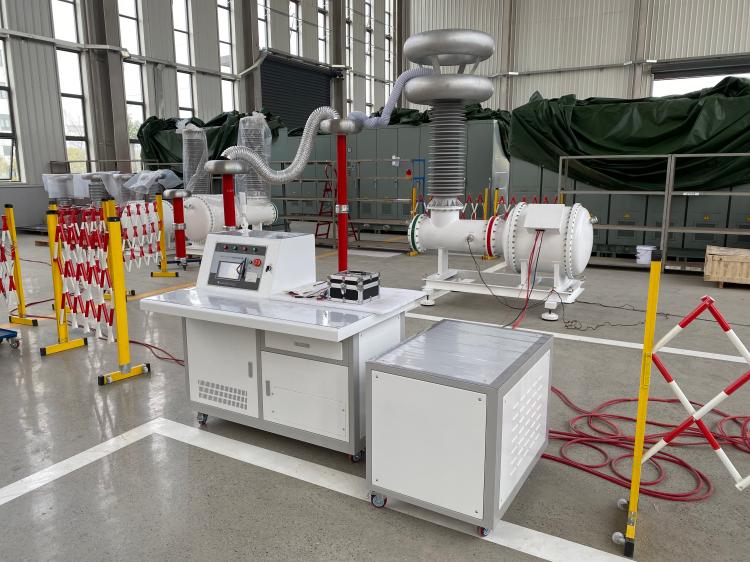

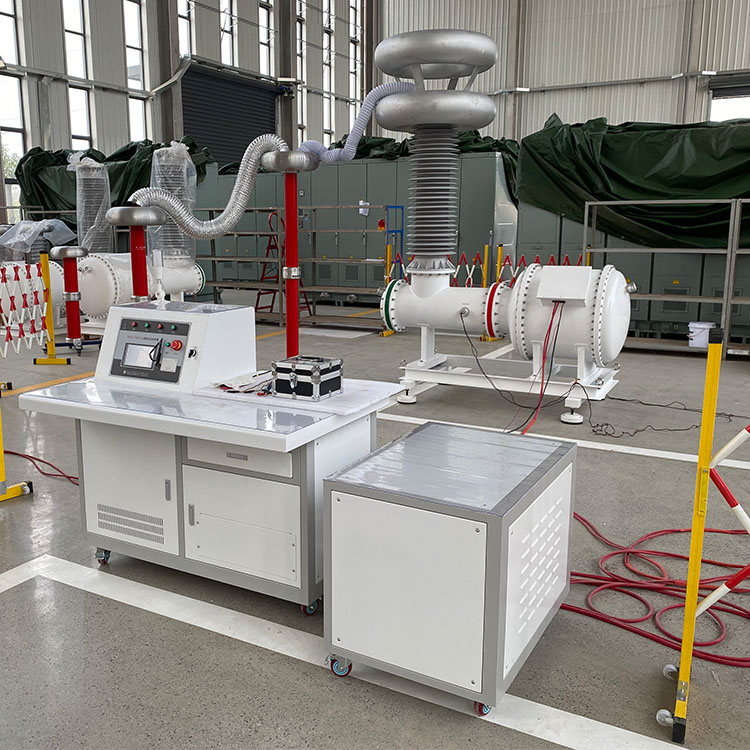

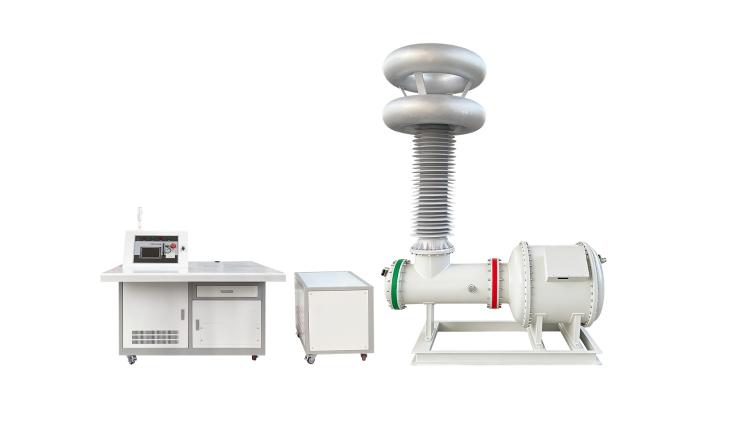

完全なパッケージには、SF6 絶縁テスト変圧器、結合コンデンサ、高電圧限流リアクトル、低電圧補償リアクトル、絶縁変圧器、および全自動制御キャビネットが含まれています。低電圧補償テクノロジーにより入力電力消費が最大 60% 削減され、テスト効率が大幅に向上し、電源要件が軽減されます。

コントロール

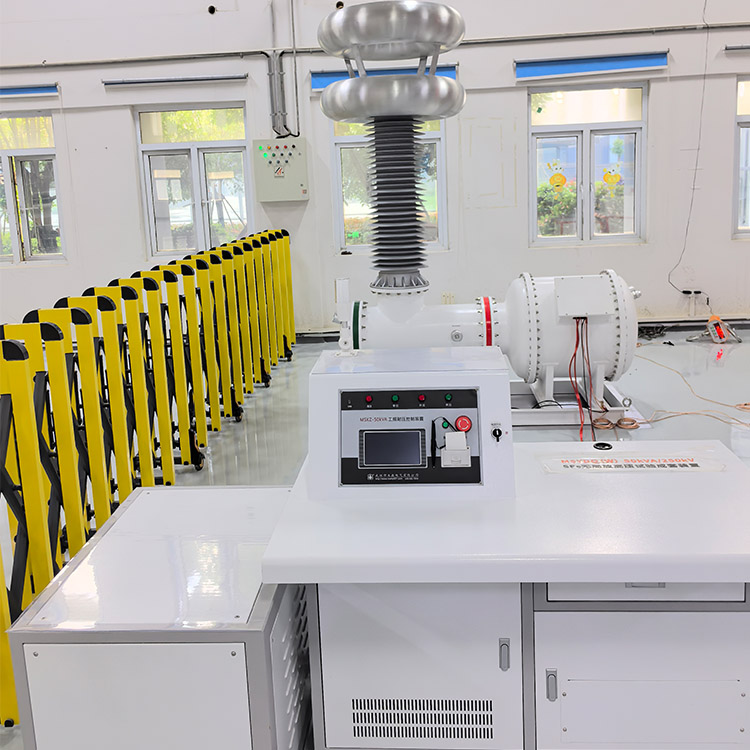

部分放電フリーAC耐電圧試験システムには、自動および手動の両方の動作モードをサポートする7インチのカラータッチスクリーンコントロールユニットが装備されています。オペレーターは 5 つの個別の電圧セグメントを設定し、ブースト速度とホールド時間を自由に調整できます。自動機能には、電圧リフティング、補償切り替え、タイミング、試験後の圧力解放、データ保存、記録検索、試験レポート印刷が含まれます。

安全性

安定した安全な動作を保証するために、この装置は波形歪みが 5% 未満、動作ノイズが 65dB 未満の滑らかな正弦波電圧を出力します。過電圧、過電流保護機構を完備しています。そのモジュール式フレームワークは後のアップグレードをサポートし、最大 1200kV の超高電圧試験に拡張可能です。

特徴

1、SF6ガス絶縁変圧器技術

2、環境汚染のないオイルフリー設計

3、完全なシステムの部分放電レベル ≤5pC

4、変圧器の部分放電レベル≤3pC

5、定格出力電圧250kVまで

6、定格容量50kVA

7、無効電力補償により入力電流が最大60%削減されます

8、自動および手動テストモード

9、5段階のプログラム可能な電圧とタイミング設定

10、調整可能な電圧上昇率

11、インテリジェントな電圧調整と補償スイッチング

12、履歴データの保存とレポートの印刷

13、歪み≤5%の安定した正弦波出力

14、低い動作騒音≤65dB

15、高電圧過電圧保護

16、テール電流過電流保護

17、部分放電、AC耐電圧試験に最適

アプリケーション

1、変圧器交流耐電圧試験

2、GIS部分放電試験

3、開閉装置の絶縁試験

4、高圧ケーブル試験

5、ブッシュ試験

6、絶縁体試験

7、工場受け入れ試験(FAT)

8、高電圧実験室試験

9、電気機器型式試験

10、予防保守プログラム

ウェシャインの利点

Weshine Electric は、高電圧試験装置および部分放電測定システムの専門メーカーです。当社の VS-W シリーズ部分放電フリー AC 耐電圧試験システムは、高度な SF6 絶縁技術、超低部分放電性能、インテリジェントな自動化、および信頼性の高い安全保護を組み合わせています。要求の厳しい実験室および現場でのアプリケーション向けに設計された Weshine ソリューションは、お客様が検査精度を向上させ、法規制への準拠を確保し、機器の長期信頼性を向上させるのに役立ちます。
