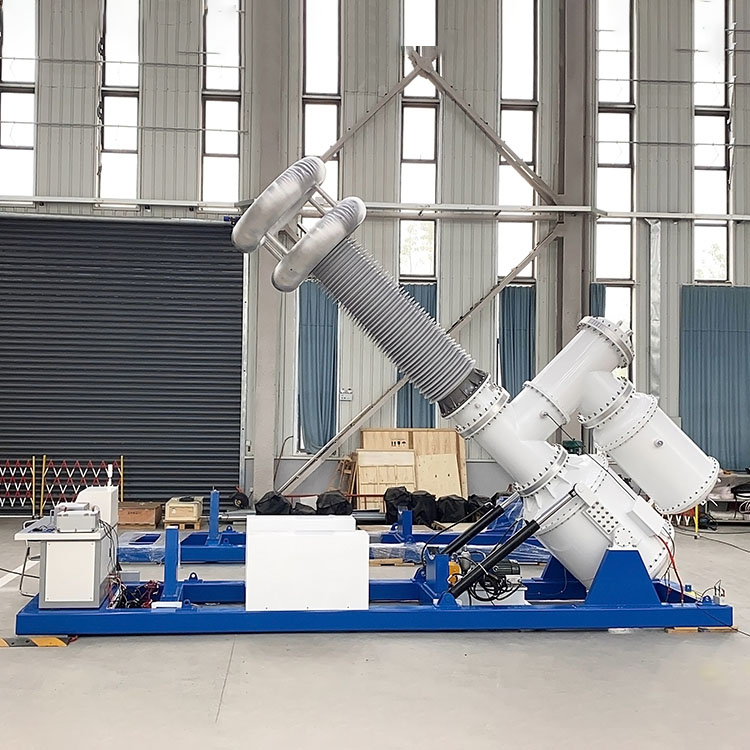

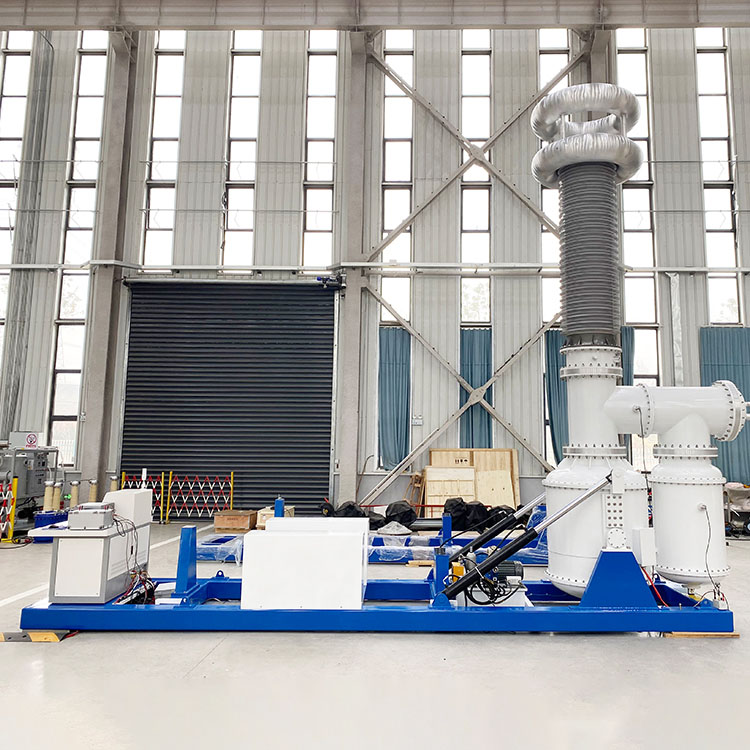

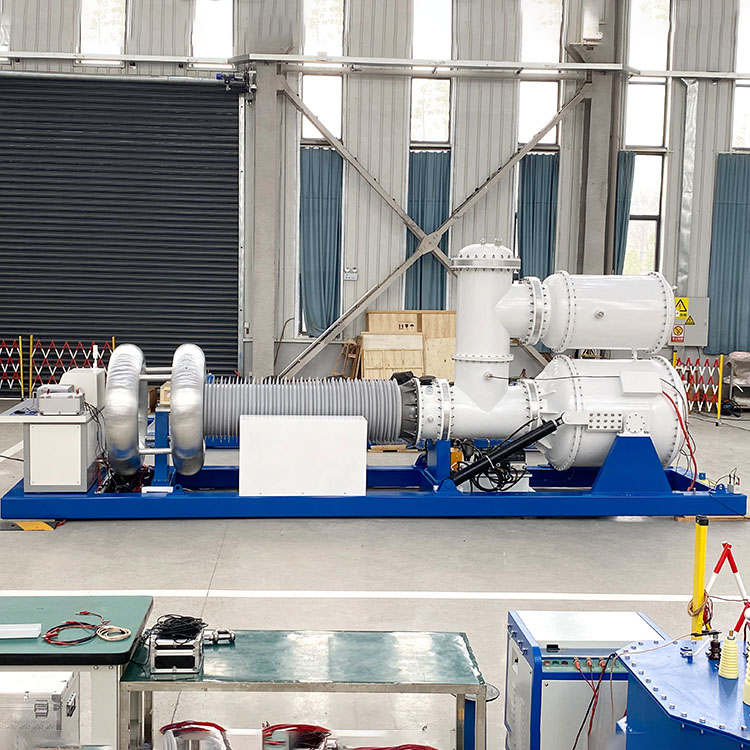

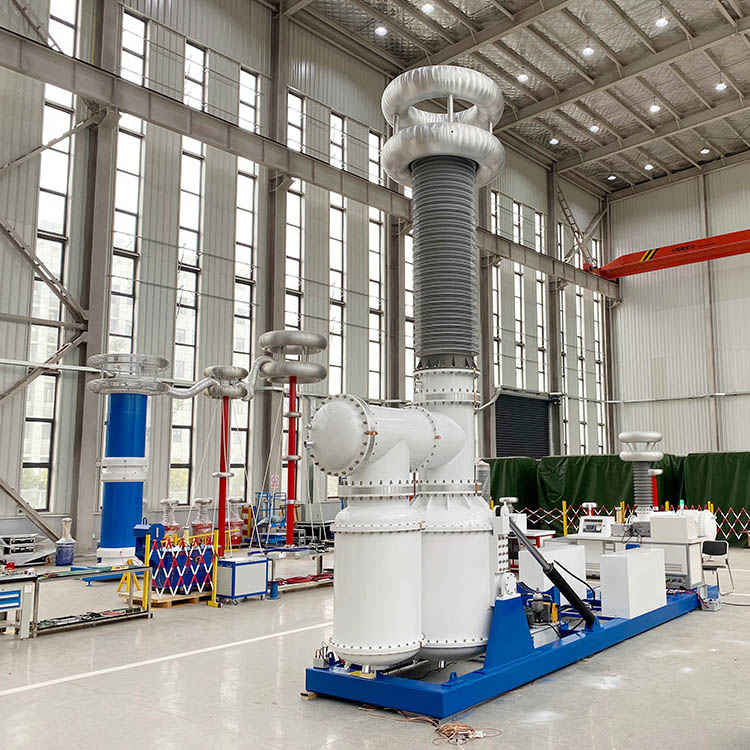

PDフリーAC耐電圧試験装置

この PD フリー AC 耐電圧試験システムは、最新のあらゆる種類の高電圧機器の厳格な絶縁検査および部分放電試験基準を満たしています。高品質の SF6 ガス絶縁変圧器を搭載しており、安定した絶縁と長い耐用年数を維持しながら、従来の油入り試験用変圧器の汚染リスクを排除します。多くの電気メーカーが、量産品質管理用のこの完全なテスト装置を調達するために購入の問い合わせを送信します。

SF6 絶縁コアコンポーネントを中心に構築された PD フリー AC 耐電圧試験システムは、安定した 250kV 電圧を出力し、部分放電を 5pC 以内に制限します。自動インテリジェント制御、多段階無効電力補償、低騒音動作、完全な安全インターロックを特徴としており、電力会社、工業工場、大学、専門の高電圧研究所から継続的に大量注文を集めています。

統合された完全なテスト プラットフォーム

変圧器、GIS 開閉装置、電力ケーブル、ブッシング、がいし、リアクトルの試験をサポートします。ユニット全体は、高電圧変圧器、結合コンデンサ、分圧器、限流リアクトル、インテリジェント制御コンソールをオールインワンステーションに統合し、調達チームが個別の機器購入コストを節約できるようにします。

この PD フリー AC 耐電圧テスト システムは、定格電圧で動作する場合、部分放電 ≤5pC を維持し、超低 PD レベルを必要とする工場受け入れテスト、型式認証、定期的な絶縁チェック、および実験室での研究に完全に適合します。波形歪みは 2% 未満に制御され、国際業界標準に準拠した安定した再現可能なテスト データを生成します。

効率的な無効電力補償

内蔵の低電圧補償リアクトルにより、全体の電力消費が削減され、動作効率が向上します。マルチレベルの無効電力微調整により、重くて複雑なテスト負荷の下でも安定した電圧出力が保証されます。これは、長期にわたる協力的なバイヤーが繰り返し大量注文を提出する重要なハイライトです。

信頼性の高いインテリジェント制御と多層の安全保護

制御コンソールはスムーズな電圧調整とリアルタイムのデータ監視を実現し、技術者が完全な安全性で効率的に耐電圧試験を完了できるようにします。過電圧遮断、電流制限、放電防止などの多重保護設計により、高電圧実験中の危険が大幅に軽減されます。

オプションの500kV高出力仕様と優れた部分放電抑制性能を備えたPDフリーAC耐電圧試験システムは、絶縁評価や高電圧機器の検証を行う発電所、電気メーカー、研究室にとって引き続きトップの選択肢です。

動作原理

PD フリー AC 耐電圧試験システムは、SF6 絶縁変圧器を利用して、検査用に安定した 50Hz 高電圧 AC 電力を供給します。内蔵のカップリング コンデンサが部分放電信号をリアルタイムで捕捉し、分圧器がテスト サイクル全体を通じて出力電圧を追跡します。整合補償リアクトルは無効電力需要を自動的に調整し、電力入力を低減し、全体的な運用効率を高めます。

電流制限リアクトルと完全な安全インターロックモジュールを備えたこのユニットは、テストサンプルとホストデバイスの両方を突然の過電圧やフラッシュオーバーのリスクから保護し、安定した安全なテスト結果を提供し、購入エンジニアからの評価を獲得します。

対象となるアプリケーションのシナリオ

系統電力事業者

変電所設備のメンテナンス、プロジェクトの試運転、変圧器、GIS キャビネット、高電圧開閉装置の絶縁診断に最適です。定期点検業務の標準化を目的として、多くの発電所購入者から本システムの一括調達依頼が出されています。

変圧器生産工場

日常の生産現場のチェック、工場の受け入れテスト、および電力および配電変圧器の正式な型式証明に最適です。製造調達チームは、製造検査サイクルを短縮するために、このテスターの在庫を確保することがよくあります。

専門の高電圧ラボ

その超低部分放電性能は、製品認証および新製品の研究開発テストの厳格な基準を満たしており、研究室の購入者が長期供給注文を行うようになっています。

大学・研究機関

誘電体材料の研究、絶縁性能解析、高電圧の主要な教育実験に適しています。研究プロジェクトの購入者は、正式な発注前にカスタマイズされた構成を要求することがよくあります。

工場および鉱業の産業ユーザー

オンサイトの基幹電力設備の定期的な予防点検と絶縁状態評価に適用され、企業の調達部門によるサードパーティ試験の外注コストの削減に役立ちます。

適用範囲

1.電源トランスの絶縁試験

2.GIS部分放電検査

3.AC耐電圧試験

4.高圧開閉装置のルーチン検出

5.ブッシュ性能試験

6.電源ケーブル耐圧試験

7.固体絶縁体の品質検査

8.オンサイト工場受け入れテスト(FAT)

9.製品型式試験・認証サポート

10.高電圧実験室での研究業務

Weshinのコアの強み

ウェシャインエレクトリックは、高電圧試験器と部分放電測定器の開発と製造を専門としています。当社の PD フリー AC 耐電圧試験システムは、成熟した SF6 絶縁技術、超低部分放電インジケータ、正確な電圧サンプリング、および包括的な安全保護を採用しています。電力網事業者、電気メーカー、サードパーティの研究所や研究機関向けに調整された当社の装置は、最新の高電圧パワーデバイスの正確で安全かつ効率的なテストを実現します。世界中のプロジェクト購入者は、正式なフレームワーク調達契約に署名する前にサンプル テストを手配できます。

よくある質問

Q1: 主要な技術仕様は何ですか?

定格容量：250kVA。定格出力電圧：最大500kV。部分放電レベル: ≤5pC。波形歪み: ≤ 2%。システムノイズ: ≤50dB。連続使用時間：30分。過電圧能力: 1 分間 110%。

Q2: なぜ油封入式ではなくSF6絶縁なのでしょうか？

SF6 ガスは、誤った PD 信号を生成する石油炭化副産物を排除し、安定した誘電性能と汚染リスクゼロを確保し、変圧器や GIS で正確な FAT を実現するためにバックグラウンド PD レベルを 5pC 以下に維持します。

Q3: このシステムはどのようなアプリケーションをサポートしていますか?

変圧器の絶縁試験、GIS 開閉装置の PD 検査、電力ケーブルの耐力試験、ブッシング/絶縁体の性能評価、FAT、型式証明、高電圧実験室研究。

Q4: 無効電力補償はどのように機能しますか?

内蔵の低電圧補償リアクトル (200kvar、マルチタップ電動スイッチング) は、無効電力を段階的に微調整します。これにより、重いテスト負荷下でも安定した電圧が維持され、全体的な動作効率が向上します。

Q5: どのような安全保護機能が搭載されていますか?

過電圧遮断、電流制限、放電防止、および突然のフラッシュオーバーのリスクを防ぐ限流リアクトルを備えた完全な安全インターロック モジュールを含む多層保護。

Q6: このシステムは誰を対象に設計されていますか?

送電網事業者、変圧器製造工場、専門の高電圧研究所、大学/研究機関、工場/鉱山ユーザーの日常および型式試験。

購入ガイド

高電圧テストのパラメータを当社の営業チームと共有して、カスタマイズされた見積もりを取得し、調達計画のための完全な技術ファイルを取得します。
