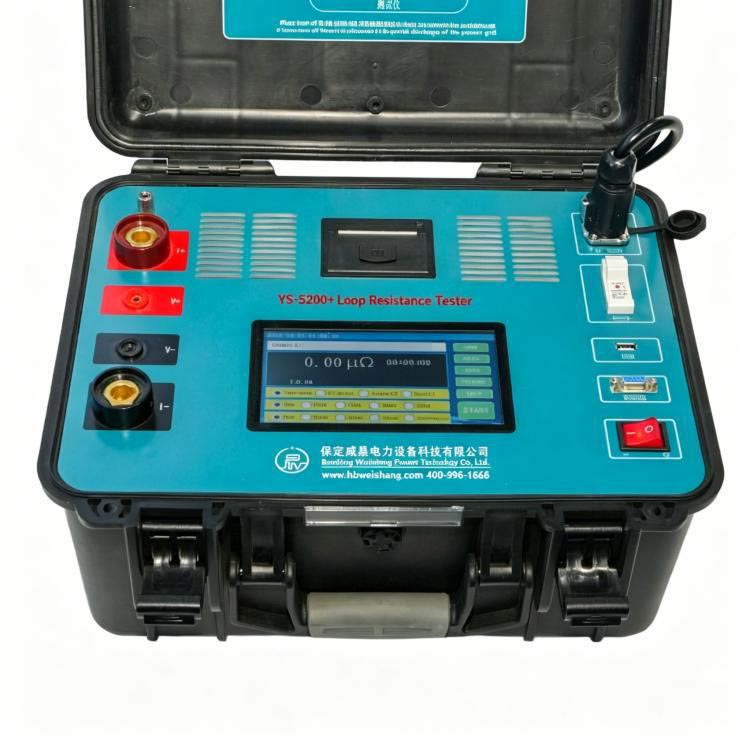

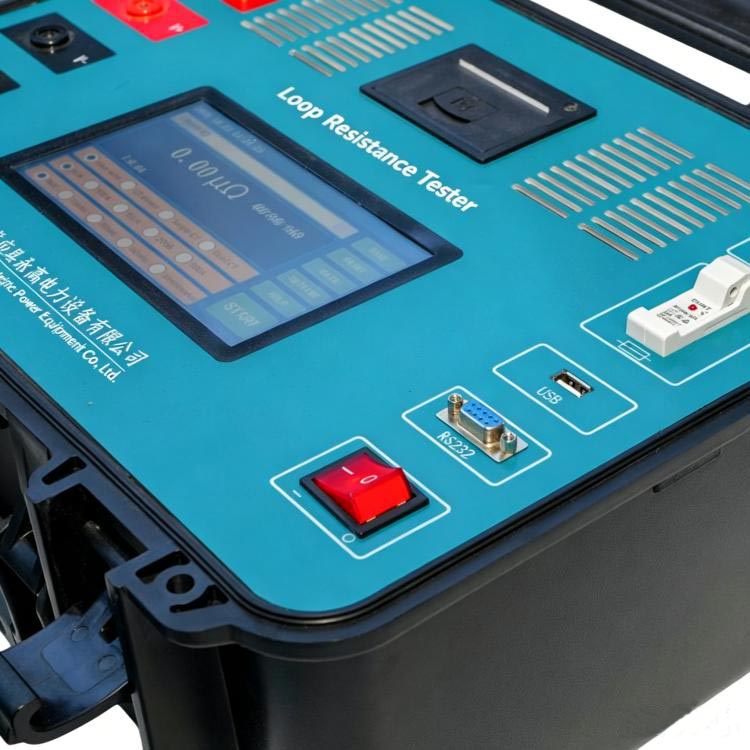

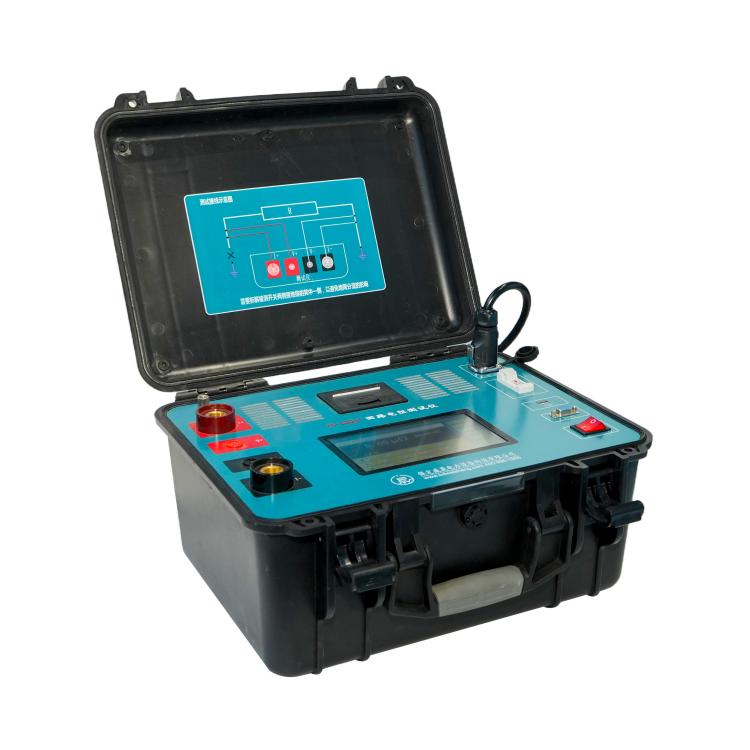

デスクトップ 300A インテリジェント回路抵抗テスター

中国の専門メーカーおよびサプライヤーである Weshine が提供する耐久性のあるデスクトップ 300A インテリジェント回路抵抗テスターは、単一ループまたは複数の並列分岐に電流が流れている場合でも、回路ブレーカー、断路器、接地スイッチ、バスバー接続部の正確なマイクロオーム測定値を提供します。

当社は、DL/T845.4-2019 および IEC 4 線式テスト規格に従ってこのユニットを構築し、大電流抵抗検出に対する業界の需要に完全に適合しました。

マシンの内部には、マルチチャンネル電流検出ハードウェアと組み合わせられた高出力定電流源が搭載されています。この構造により、複雑な並列接地グリッドと並行して作業する場合でも、出力電流が安定し、電圧サンプリングが正確に保たれます。これが、エンジニアリング請負業者がこのモデルに対して繰り返し大量注文を行う主な理由です。

主要な測定原理

デスクトップ 300A インテリジェント回路抵抗テスターは、次の 2 つのコア機能モジュールに依存しています。

1.調整可能な高定電流出力: 50A-300A

2.ワイヤレスDCクランプセンサー: 0~±600A電流キャプチャ

オームの法則に基づいて実際の接触抵抗を計算します: R = V / I₀

V = 接点で検出される電圧降下

I₀ = テストされた分岐を通過する実際の電流

インテリジェント テスト モード (コア イノベーション)

weshine electric は、さまざまな現場条件をサポートする 4 つの高度なテスト モードを統合しています。

1. 従来の回路抵抗モード

シャント電流の干渉をバイパスするには、接地ネットワークの片側を切断する必要があります。テスターは最大 300A の DC 電流を供給し、電圧降下データを読み取ります。このモードは最高の精度を実現し、計画的なメンテナンス サイトに適しています。

2. クランプ直接測定モード

接地接続を分解する必要はありません。ワイヤレスクランプはリアルタイムの分岐電流 I₀ を追跡し、マシンは R=V/I₀ を使用して抵抗を自動的に計算します。ハイライト: 分解作業が不要で、現場でのテストが迅速化され、実地でのメンテナンスがより安全になります。

3. 片面シャントモード

キャビネットの接地や分散接地グリッドなどの並列接地レイアウトに適しています。クランプはシャント分岐電流 I2 を測定し、デバイスは抵抗を計算する前に I0=I1 − I2 で実効テスト電流を計算します。部分的な並列電流によって引き起こされる精度誤差を修正します。

4. デュアルサイドシャントモード

変電所内の双方向分割電流を備えた大規模な接地グリッド向け。 2 つのクランプが I21 および I22 分岐電流を収集し、システムは I0=I1 − I21 − I22 を計算して、複数分岐ネットワークの真の抵抗データを取得します。

安全性とクランプシステムの設計

適合したワイヤレスクランプは、DC 電流の方向を自動的に識別できます。

キークランプ仕様：

1、DCテスト範囲：0〜±600A

2、正確なデータを得るには正しい電流方向に合わせる必要があります

3、測定誤差を補正する校正機能を搭載

操作上の安全上の注意事項:

1、ハードウェアの損傷を避けるため、クランプを測定範囲を超えて操作しないでください。

2、電流方向マークに従ってクランプを取り付け、読み取り値を安定させます。

3、データエラーを減らすために定期的にキャリブレーションを実行します

ステップバイステップの操作ガイド

このデスクトップ テスターは、高電流シナリオ向けの標準的なフィールド テスト ワークフローに従います。

ステップ 1: システムの準備

装置の電源が完全にオフになっていること、接地の設定が完了していること、およびクランプのバッテリーが完全に充電されていることを確認してください。一括購入のお客様は、発送と同時に完全な操作ハンドブックを受け取ることができます。

ステップ 2: 配線構成

I+ と I- はテスト回路の両端に接続します。 V+ と V- は内部電圧サンプリング ポイントに接続されます。配線抵抗の干渉を排除するために、常に電流ループ内に電圧プローブを配置してください。

ステップ 3: モードの選択

テスト モードを 1 つ選択します: 従来の分解モード、クランプ ダイレクト モード、シングル シャント モード、またはデュアル シャント モード。次に、出力電流 (50A ～ 300A) とテスト期間 (高速 / 10 秒 / 30 秒 / 60 秒 / 連続) を設定します。

ステップ 4: 測定プロセス

このマシンは、電流ランプアップ、安定性制御、リアルタイム電流キャプチャ、電圧サンプリング、抵抗計算、および温度補償を手動調整なしで自動的に実行します。

ステップ 5: 結果の表示

画面には、総電流 I1、分岐クランプ電流 (I2 / I21 / I22)、マイクロオーム単位の抵抗値、テスト時間、および安定性ステータスが表示されます。

ステップ 6: データ管理

オペレータは、テスト ログをローカル メモリに保存し、FAT32 USB ドライブ経由で記録をエクスポートし、オプションの印刷モジュールを使用してレポートを印刷し、いつでも過去のテスト データを振り返ることができます。

アプリケーションシナリオ

このデスクトップ 300A インテリジェント回路抵抗テスターは、複雑な接地および強力な電磁干渉条件下での抵抗検出タスクを処理し、次の分野の購入者に広く採用されています。

1、大規模変電所

2、発電所

3、産業用開閉装置システム

4、高圧送電設備

5、グリッドネットワークの接地

システムは次の条件下で確実に動作します。

1、強い電磁妨害

2、並列電流分配

3、、限定的な切断アクセス

4、継続的なメンテナンス業務

一般的なテストの用途

1、高圧遮断器の接触抵抗試験

2、変電所の接地網の故障検査

3、バスバー接続継手の抵抗検出

4、GIS/AISスイッチキャビネットの定期保守

5、発電所電気設備の工場品質検査

6、送電網の地上システム解析

7、産業用配電システムのトラブルシューティング

ウェシャインの利点

当社は、最新の電力システムにおける扱いにくい並列電流と複雑な接地の問題を解決するために、マルチモード測定アーキテクチャを備えたデスクトップ 300A インテリジェント回路抵抗テスターを構築しました。ワイヤレスクランプの非分解テストにより、メンテナンスのダウンタイムが短縮され、現場の安全性が大幅に向上するため、多くの電気サービスサプライヤーが当社と長期供給契約を結んでいます。

マルチチャンネルのリアルタイム電流計算アルゴリズムにより、並列接地環境でも正確な抵抗値が保証されます。 300A の大電流出力は、劣化した接触表面の酸化層を迅速に分解し、摩耗した導電性接合部に対してより信頼性の高いテスト結果を提供します。内蔵のインテリジェントな熱制御により、長時間の大電流動作負荷下でもユニットを安定に保ちます。

購入者にとってユーザーフレンドリーな工業デザインの利点:

1、マルチモードインテリジェント操作

2、視覚化されたリアルタイム電流データ表示

3、フルセットの自動安全保護機能

4、構造化データの保存とエクスポート

カスタマイズされた見積もりを取得し、プロジェクト調達のための完全な技術パラメータ ファイルを入手するには、すぐに当社の営業チームに連絡してください。
