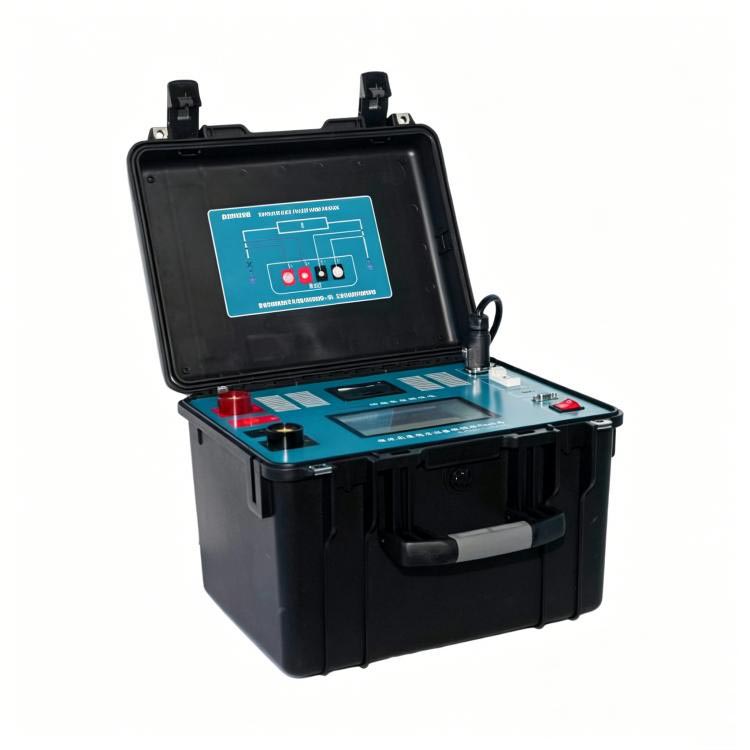

カラータッチスクリーン付き大電流接触抵抗テスター

中国の専門メーカーとして、Weshine は高品質のカラータッチスクリーン付き大電流接触抵抗テスターを提供したいと考えています。これは、高電圧デバイスの接触テスト用に作られたアップグレードされたインテリジェント抵抗計です。大きなテスト電流を注入すると、表面の酸化層や不安定な接触点からの干渉が取り除かれるため、テスターは機器の事前保守検査や工場での受け入れ検査で信頼できる測定値を得ることができます。一括購入者は、このユニットを完全な電気テスト ツール キットと組み合わせて、ワンストップで調達できます。

ユーザーは、さまざまな電気機器のテスト基準や定格パラメータに合わせて、50A から最大 600A まで調整可能な出力電流を選択できます。高電流テストモードは、サーキットブレーカー、GIS 機器、断路器、バスバー、ケーブルジョイントの接触状態を正確に判断します。これは、工場検査チームや電力エンジニアリング請負業者にとって必須のツールです。

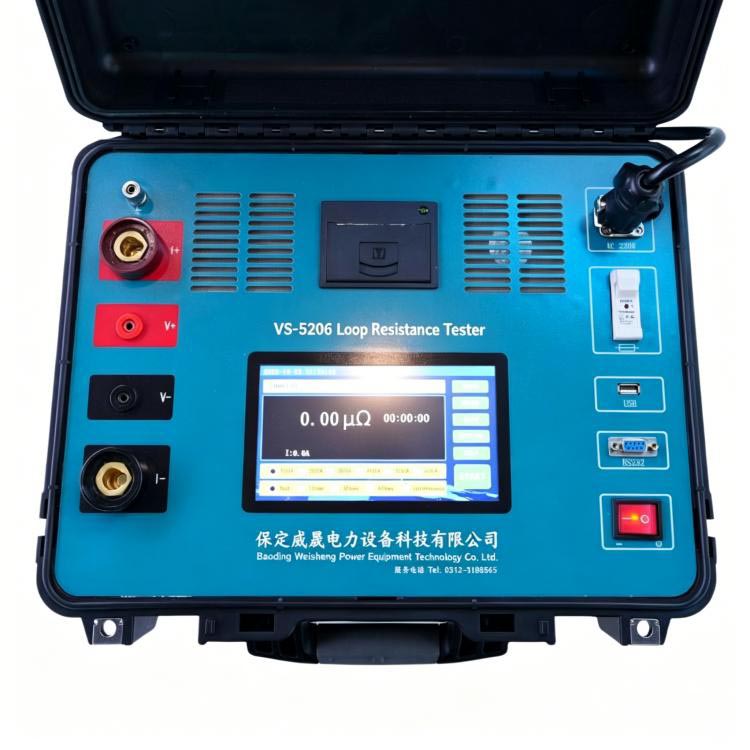

このカラータッチスクリーン付き大電流接触抵抗テスターは、操作が簡単な操作パネルを備えた7インチの工業用カラータッチスクリーンを採用しています。スタッフは最小限のトレーニングで出力電流、テストタイミング、システム言語、通信パラメータを画面上で素早く設定し、リアルタイムのテスト波形を表示し、保存されたデータを管理できます。これにより、大量の機器検査作業を処理するエンジニアリング チームのオンサイト作業時間が短縮されます。

このユニットは大容量の充電式リチウム電池を内蔵しており、主電源を使用せずに完全にポータブルな屋外テストをサポートします。 500A または 600A の大電流テストの後、10 秒間の自動冷却サイクルをトリガーして内部電源モジュールをシールドし、耐用年数を延ばし、フィールドテスト作業を頻繁に行う購入者の長期的な交換コストを削減します。

Bluetooth ワイヤレス リンク、RS232 有線接続、USB フラッシュ ドライブのエクスポート、ローカル ストレージなど、複数のデータ送信モードを搭載しています。オペレーターは試験記録を機械上で直接参照、保存、エクスポート、削除できるため、発電所の入札プロジェクトや工場の品質管理部門の試験レポートの分類や設備資産管理が高速化されます。

過酷な屋外作業現場に耐えるように設計された VS-5206 は、強力な大電流出力、正確なデジタル測定、多層の安全保護、耐久性のあるハウジングを統合しています。日々の機器のメンテナンス、新しいプロジェクトの試運転、および電気的障害の診断において、一貫した信頼性の高いテスト結果を提供するため、電気機器の販売代理店や電力エンジニアリング会社からの卸売注文に最適です。

安全性とクランプシステムの設計

weshine electric は、ワイヤレス クランプ センサーと DC 電流方向認識技術を統合しています。

キークランプ仕様：

1、DC測定範囲：0～±600A

2、方向依存性のある設置（順電流方向が必要）

3、システム設定でのキャリブレーションサポート

安全ルールにより安定した動作が保証されます。

1、クランプの範囲を超えた過負荷はセンサーを損傷する可能性があります

2、正しい方向に設置すると精度が向上します

3、偏差を補正するキャリブレーション機能

特徴

最大 600A DC テスト電流

高精度な接触抵抗測定

サーキットブレーカーおよびGIS機器向けに設計

複数の選択可能な出力電流

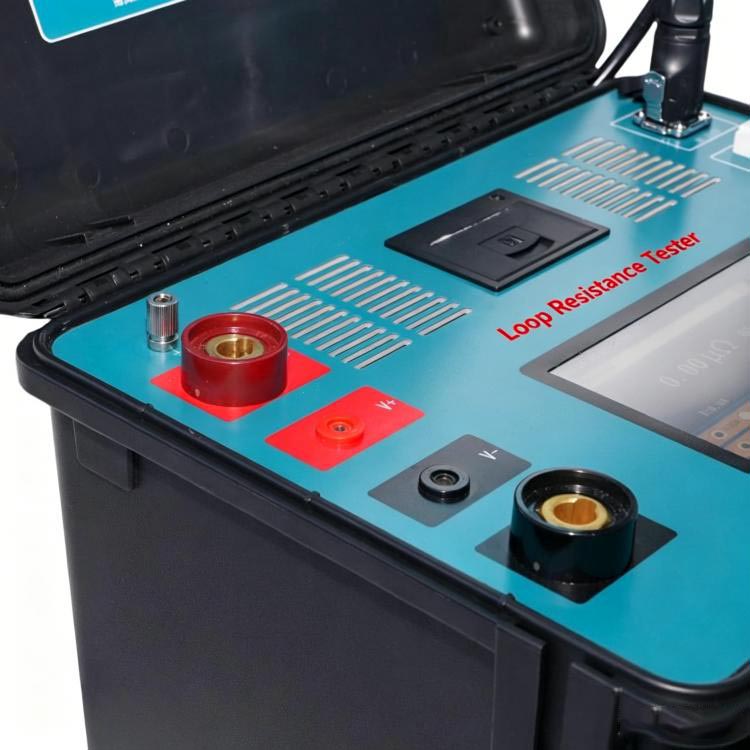

4線式ケルビン測定技術

7インチのカラータッチスクリーンディスプレイ

内蔵充電式リチウム電池

インテリジェントな自動測定

500A/600A試験後の自動冷却

Bluetooth通信

RS232通信インターフェース

USBフラッシュドライブのデータエクスポート

内部テスト記録ストレージ

中国語と英語のサポート

調整可能な通信パラメータ

インテリジェントなデータ管理

高い測定安定性

コンパクトなポータブル設計

現場および実験室でのテストに最適

安全な操作のための複数の保護機能

製品ガイド

カラータッチスクリーン付き大電流接触抵抗テスターの仕組み

このテスターは、専用の電流リードを通して安定した高 DC 電流をテスト対象物に注入し、同時に別の検出リードを使用して接点間の電圧降下を測定します。 4 端子ケルビン測定原理を利用して、この機器はリード抵抗を排除し、高精度の接触抵抗値を計算します。

選択した電流が安定すると、テスターは自動的に測定を実行し、完了すると出力を停止します。 500A または 600A で動作している場合、機器はシステムの信頼性を維持するために、次の測定の前に冷却サイクルを自動的に起動します。

アプリケーションシナリオ

電力会社

サーキットブレーカー、断路器、GIS 機器、変電所の定期メンテナンス。

変圧器メーカー

工場での受け入れテストと電気接続の検証。

電気工事業者

中電圧および高電圧設備の試運転とメンテナンス。

産業施設

大電流の電気接続部とバスバーシステムの検査。

試験所

精密な低抵抗測定と機器認証。

アプリケーション

1、サーキットブレーカーの接触抵抗試験

2、ループ抵抗測定

3、GIS開閉装置試験

4、切断スイッチのテスト

5、バスバー接続抵抗試験

6、接地接続の測定

7、大電流電気接続検査

8、工場受け入れ試験(FAT)

9、予防保守

10、電力システムの試運転

ウェシャインの利点

Weshine Electric は、高電圧電気試験装置とインテリジェント診断装置を専門としています。カラータッチスクリーンを備えた高電流接触抵抗テスターは、高電流出力、高精度ケルビン測定技術、インテリジェントなタッチスクリーン操作、高度な通信インターフェイス、および包括的なデータ管理機能を組み合わせています。 Weshine ソリューションは、電力会社、メーカー、メンテナンス専門家向けに設計されており、機器の信頼性を向上させ、ダウンタイムを最小限に抑え、長期的な資産管理をサポートする信頼性の高い接触抵抗テストを提供します。
