ウェシン変圧器の絶縁抵抗試験ケーブル、回転プラント機械、変圧器、開閉装置、および産業用アプリケーションのメンテナンスとサービスにおける高電圧絶縁抵抗試験用に設計された、デジタルおよびアナログ アーク ディスプレイを備えています。
DC 絶縁試験は 250 V、500 V、1000 V、2500 V、5000 V で実施されます。絶縁抵抗の測定範囲は 100 kΩ ~ 1000 GΩ です。テスト中の容量性回路の自動放電が提供され、減衰電圧が表示されます。
ガード端子を使用すると、表面漏れの影響を最小限に抑えることができ、絶縁抵抗試験を実行する際の誤測定を最小限に抑えることができます。
容量性試験対象の場合、機器は内部抵抗を介して自動的に放電し、端子間の電圧が 30 V ~ 600 V の範囲で示され、それより高い電圧は「Hi」で示されます。この機能は、無効負荷のテスト後に減衰電圧を示します。電圧インジケータが消えたら、テスト リードを安全に外せます。
ウェシン変圧器の絶縁抵抗試験8 個の 1.5 V IEC LR6 (AA) セルによって電力が供給されます。設計上の安全機能には、高電圧警告インジケータ、IR テスト後の外部電圧表示、無効負荷およびテスト リードの自動放電が含まれます。
電気絶縁材料は時間の経過とともに劣化し、故障や高額な修理費につながります。絶縁抵抗テスターは、絶縁体に調整された DC 電圧を印加し、オームの法則を適用して電流の流れを測定し、絶縁抵抗を計算します。電流が流れるのは、完全な絶縁材料がないからです。
IR テスターの用途は次のとおりです。
…
■ 機器の設置
■ 定期メンテナンス
■ 問題の解決
高電圧 DC による絶縁試験は絶縁分極に影響を与えるため、被試験ユニットを完全に放電させずに連続試験を行うと、異なる結果が得られます。
結果の傾向を把握できるように、絶縁体に接続してテストする同じプロセスと手法を常に採用するように注意する必要があります。断熱材の温度と IR 値を記録することが重要です。
■ コンパクトで堅牢な絶縁抵抗計
■ 簡単操作と電圧レンジ選択
■ AC および DC 電圧計 (30 V ~ 600 V)
■ ユーザー設定可能な IR テスト タイマー (デフォルト 1 分)、(最大 19 分 50 秒)
■ 楽器とリード用のソフトキャリーケース
■ クイックスタートと完全なユーザーガイド
■ 安全性を高めるための HV 絶縁プラグのロック
■ 端子間のシャッターは、汚れやその他の物体の偶発的な侵入を防ぎます
絶縁範囲 |
0.1MΩ~2TΩ |
公称試験電圧 |
250V、500V、1000V、2500V、5000V |
端子電圧精度 |
|
|
試験電圧 |
|
â¥1000 V 0...公称値の 5% 試験電圧 |
絶縁精度 |
±5% ±3桁 |
短絡電流 |
5mA±0.5mA |
電圧計の精度 |
±2%rdg±3dgt |
電源 |
LR6/AA 電池 8 本 |
使用温度範囲と湿度 |
|
|
- 20℃~45℃ |
湿度 |
相対湿度80% |
保存温度範囲と湿度 |
|
|
-20℃~60℃ |
安全保護 |
絶縁カテゴリ III 600 V |
ノート |
記載されている環境制限によるサービス エラーは、固有エラーの 2 倍です |
EMC |
IEC 61326-1:2013 に準拠 |
寸法 |
177mm×226mm×100mm |
重さ |
1.9kg(電池含む) |
VS-3121
VS-3121変圧器の絶縁抵抗試験動作電圧が 1000 V を超え、より高い絶縁試験電圧が必要な電気および産業試験用途向けに設計されています。
VS-3121A とは異なり、VS-3121 は 50 V、100 V、250 V、500 V、1000 V、および 2500 V の固定範囲電圧を提供します。
動作電圧が 1 kV を超える機器には、変圧器の絶縁抵抗試験1 kV を超える電圧で s。高電圧試験の核となる当社の 5/10/15 kV ユニットは、最高の安全性、利便性、携帯性とともに、最高レベルの品質試験を実現します。
すべての高資本の完全な絶縁試験機能
|

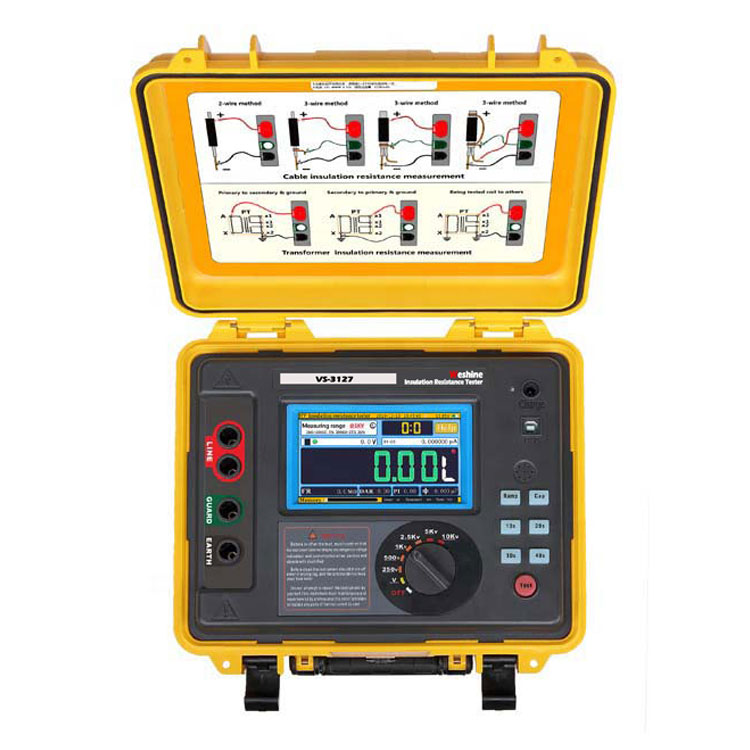

VS-3127 VS-3127変圧器の絶縁抵抗試験は、最大抵抗 30 TΩ で最大 15 kV の試験電圧までの正確な絶縁抵抗測定を実行する機能を提供します。抵抗測定精度は1MΩから3TΩまで±5%! 公益事業会社やサービス会社にとって、VS-3127 は柔軟性と将来性を保証する機能を備えた万能テスターです。 Weshine VS-3127 は、どこで作業しても機能するように設計されています。 出力定格電圧最大到達 7 ギア (250V±500V±1KV±2.5KV±5KV±10KV±15KV)。 最大短絡電流 7mA 絶縁抵抗試験(IR)、分極指数試験(PI)、誘電吸収率試験(DAR)。ランプ テスト モード (RAMP)、フィルター処理された抵抗テスト モード (FR)。 *静電容量テスト (Cap.)。 電圧監視機能、測定されたライブ電圧を自動的に監視
|
5 kV から 15 kV はテスト電流を 3 倍にします。これにより、高ノイズの存在下で負のテスト電流を防ぐことができます。
NETA ATS 2007 に基づいて、35,000 V ~ 69,000 V の資産に対して 15 kV が指定されています。
34,500 V を超えるモーターは、NETA ATS 2007 に基づいて 15 kV でテストする必要があります。
絶縁範囲 |
0.1MΩ~30TΩ |
公称試験電圧 |
250V、500V、1kV、2.5kV、5kV、10kV、15kV |
端子電圧精度 |
|
|
±5% ±10% ±10V |
絶縁精度 |
1MΩ~3TΩ、±5%±3桁 |
|
±20% ±3桁 |
短絡電流 |
△7mA ±0.5mA |
ランプテストモード |
±2%rdg±3dgt |
電源 |
プリセット電圧の 10% のステップ サイズでテストすることにより、プリセット電圧までステップアップします。 |
使用温度範囲と湿度 |
|
|
- 20℃~50℃ |
湿度 |
相対湿度80% |
保存温度範囲と湿度 |
|
|
-25℃~65℃ |
電圧試験 |
AC/DC:0V±1000V、 精度: ±5%rdg±3V |
静電容量試験 |
10nF±25uF、 精度: ±10%rdg±10nF |
現在のテスト |
0.01nA±7mA、 精度: ±5%rdg±0.5nA |
安全保護 |
絶縁カテゴリ III 600 V |
ノート |
記載されている環境制限によるサービス エラーは、固有エラーの 2 倍です |
EMC |
IEC 61326-1:2013 に準拠 |
寸法 |
280mm×260mm×160mm |
重さ |
4.9kg(電池含む) |
Weshine は、電気機器の完全な範囲を扱うために特別に 8 年の経験を持っています。現在、Weshineはさまざまな発明をしています変圧器の絶縁抵抗試験フォームとして示されている各ステップについて:
注文情報変圧器の絶縁抵抗試験S |
||||||
ネコ。いいえ。 |
最大試験電圧 |
最大試験範囲 |
IR/PI/DAR |
ランプ |
フランス |
キャップ。 |
VS-3121 |
2.5kV |
100GΩ |
√ |
|
|
|
VS-3121A |
5.0kV |
20 TΩ |
√ |
|
|
|
VS-3125 |
5.0kV |
10 TΩ |
√ |
√ |
√ |
|
VS-3125A |
5.0kV |
10 TΩ |
√ |
√ |
√ |
√ |
VS-3126 |
10.0kV |
20 TΩ |
√ |
√ |
√ |
|
VS-3126A |
10.0kV |
20 TΩ |
√ |
√ |
√ |
√ |
VS-3127 |
15.0キロボルト |
30 TΩ |
√ |
√ |
√ |
√ |
サプライ チェーンの問題に基づいて: 現在の価格とリード タイムについては、ご希望の認定 Weshine ディストリビューターにお問い合わせください。
当社のすべての成功は、当社が提供する製品の品質に直接関係していると常に信じています。変圧器の絶縁抵抗試験ISO9001、ISO14000:14001 ガイドラインおよび厳格な品質管理システムで指定された最高の品質要件を満たしています。
