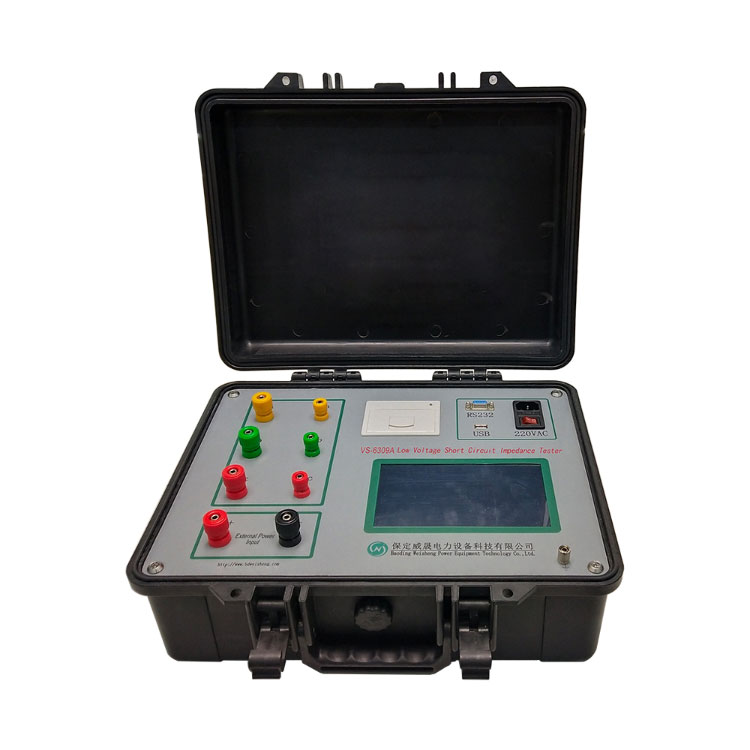

変圧器LV短絡インピーダンステスター用変圧器の開放および短絡試験
自動変圧器低電圧短絡インピーダンス テスターには、2 つのテスト電源モデルがあります。
1. 内部電源: 三相変圧器のテストは、外部電圧調整器なしで 1 つの配線で完了できます。テストは簡単で、現場でのテストに適しています。
2. 外部電源: 電圧調整器を介して試験用電源を適用します。屋内試験に適しています。
三相電圧、三相電流、三相電力、三相短絡インピーダンス(Zk)、三相短絡リアクタンス(Xk)、三相短絡インダクタンス(Lk)、三相を表示相短絡インピーダンス電圧 (Zke) を入力し、変圧器を自動的に計算します。定格温度、定格電流パーセント インピーダンス電圧、銘板インピーダンスからのパーセント誤差に変換されます。三相変圧器の単相不良のチェックに使用できます。
の変圧器の開放および短絡試験3つの単相測定のデータを記録でき、変圧器のさまざまな接続に応じて、変圧器のインピーダンス電圧とインピーダンス電圧のパーセンテージエラーを計算できます。 3 つの単相試験が完了すると、三相短絡インピーダンスの計算結果が表示されます。テスト結果は、周波数補正、温度変換、および電流変換を使用して自動的に変換され、テスト データの比較可能性が向上します。 VS-6309Bには、無負荷および負荷試験機能があります。
製品情報 |
|||
商品名 |
変圧器短絡インピーダンステスター |
||
電圧範囲 |
15V~500V |
現在の範囲 |
0.5A~50A |
機能 |
短絡インピーダンス試験、ゼロシーケンスインピーダンス試験、負荷試験、無負荷試験 |
||
典型的なアプリケーション |
高電圧電源トランス。 |
||
重さ |
9.5kg |
証明書 |
CE; EMC; LVD; ISO; IEC; |
寸法 |
405mm×330mm×180mm |
モデル番号 |
VS-6309シリーズ |
1.単相インピーダンス、三相インピーダンス、ゼロシーケンスインピーダンス(中性点付きスター)測定、無負荷試験機能。
2. 2 つの電源モード: 内部電源と外部単相電圧レギュレータ。
3.電圧と電流のテスト範囲が広く、精度が高い。
4. 7.0インチのタッチスクリーンで、操作は簡単です。
5.大容量メモリを内蔵し、紛失しにくく、160セットのデータを保存できます。
6.テストデータを印刷できる高速マイクロサーマルプリンターを内蔵。
7.内蔵の高精度時計、リアルタイム表示時間。
8. Uディスク収納機能付き。
当社の成功はすべて、当社が提供する製品の品質に直接関係していると常に信じています。 OpenCircuit Test of Transformer は、ISO9001、ISO14000:14001 ガイドラインおよび厳格な品質管理システムで指定された最高の品質要件を満たしています。
Weshine のサービス ソリューションの詳細については、24 時間年中無休のオンライン販売担当者に連絡して、Weshine から見積もりを取得してください。
