製品説明

Weshine® VS-3127 はバッテリー駆動です変圧器のPI試験デジタルおよびアナログのアークディスプレイを備え、ケーブル、回転プラント機械、変圧器、開閉装置および産業用アプリケーションのメンテナンスおよび保守における高電圧絶縁抵抗試験用に設計されています。

DC絶縁試験は250V、500V、1000V、2500V、5000V、10kVで実施されます。絶縁抵抗測定範囲は100kΩ～1000GΩです。テスト中の容量性回路の自動放電が提供され、減衰電圧が表示されます。

ガード端子を使用すると、絶縁抵抗試験を行う際の表面漏れの影響を最小限に抑え、結果として誤った測定を行うことができます。

容量性テスト対象の場合、機器は内部抵抗を通じて自動的に放電し、端子間の電圧を 30 V ～ 600 V の範囲で表示し、それより高い電圧は「Hi」で表示します。この機能は、無効負荷のテスト後に減衰する電圧を表示します。電圧インジケーターが消えたら、ユーザーは安全にテストリードを取り外します。

ウェシャイン® VS-3127変圧器のPI試験8 つの 1.5 V IEC LR6 (AA) セルによって電力が供給されます。設計の安全機能には、高電圧警告インジケータ、IR テスト後の外部電圧表示、無効負荷とテストリードの自動放電が含まれます。

応用

電気絶縁材料は時間の経過とともに劣化し、故障や高額な修理費が発生します。絶縁抵抗テスターは、絶縁体全体に安定化された DC 電圧を印加し、オームの法則を適用して絶縁体を流れる電流を測定して絶縁抵抗を計算します。完璧な絶縁体はないので電流が流れます。

IR テスターの用途は次のとおりです。

■ 製品テストと認定

■ 設備の設置

■ 定期的なメンテナンス

■ 問題の解決

高電圧 DC による絶縁試験は絶縁分極に影響を与えるため、試験対象ユニットを完全に放電させずに連続試験を行うと異なる結果が得られます。

結果の傾向を把握するには、絶縁体に接続してテストする同じプロセスと技術を常に採用するように注意する必要があります。断熱材の温度とIR値を記録することが重要です

特徴と利点

■ コンパクトで堅牢な絶縁抵抗計

■ 簡単な操作と電圧範囲の選択

■ ACおよびDC電圧計(30V～600V)

■ ユーザー設定可能な IR テストタイマー (デフォルト 1 分)、(最大 19 分 50 秒)

■ 楽器とリード用のソフトキャリーケース

■ クイックスタートと完全なユーザーガイド

■ 安全性を高めるためのロック式 HV 絶縁プラグ

■ 端子全体にシャッターがあり、ゴミやその他の物体の偶発的な侵入を防ぎます。

仕様

絶縁範囲	0.1MΩ～2TΩ
公称試験電圧	250V、500V、1000V、2500V、5000V
端子電圧精度
	<1000 V 0...公称値の +10% 試験電圧
	≥1000 V 公称値の 0...+5% 試験電圧
絶縁精度	±5％±3桁
短絡電流	5mA±0.5mA
電圧計の精度	±2%rdg±3dgt
電源	LR6/単三電池8本
使用温度範囲と湿度
	-20℃～+45℃
湿度	80%RH
保存温度範囲と湿度
	-20℃～+60℃
安全保護	絶縁 Cat III 600 V
注記	環境制限が規定されているサービスエラーは、本質的エラーの 2 倍です
EMC	IEC 61326-1:2013に準拠
寸法	177mm×226mm×100mm
重さ	1.9kg(バッテリー含む)

VS-3127

VS-3127変圧器のPI試験は、動作電圧が 1000 V を超え、より高い絶縁試験電圧が必要な電気および工業試験用途向けに設計されています。

VS-3127 とは異なり、VS-3127 は 50 V、100 V、250 V、500 V、1000 V、2500 V の固定範囲電圧を提供します。

動作電圧が 1 kV を超える機器には、それに応じてより高い試験電圧が必要です。最新のテスト要件に完全に準拠するために、Weshine は高品質の製品群を提供しています。変圧器のPI試験1 kVを超える電圧では。高電圧試験の中核となる当社の 5/10/15 kV ユニットは、最高の安全性、利便性、携帯性を備えた最高レベルの品質試験を実現します。

すべての大資本機器の完全な絶縁テスト機能を実現するために、Weshine はさらに一歩進んでいます。回転機器の汎用試験規格である IEEE 43-2000 では、定格 12 kV 以上の機器に対する試験電圧の推奨値が 10 kV に引き上げられました。この規格への完全な準拠は、当社の 10 kV モデルのテスター 1 台だけで達成できます。

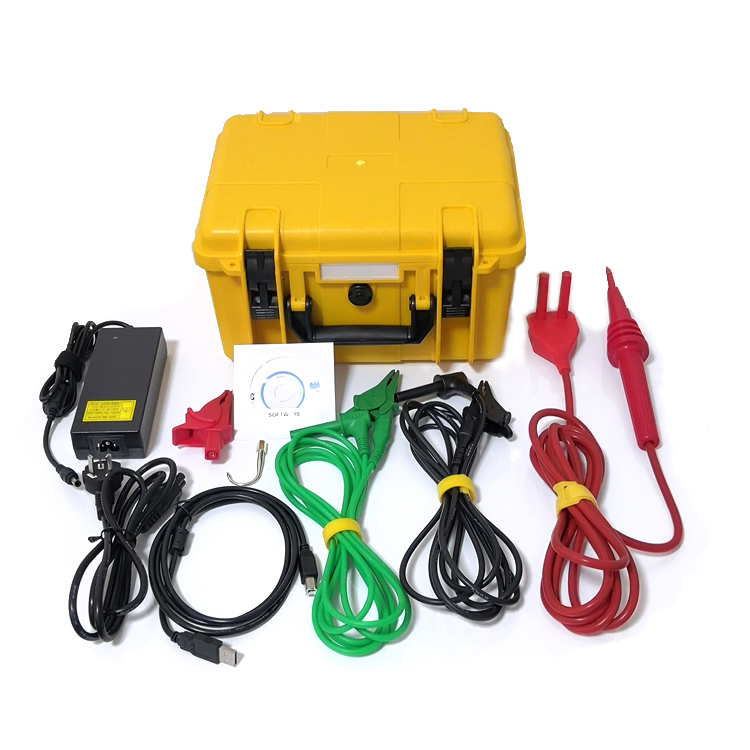

VS-3127

VS-3127変圧器のPI試験最大 15 kV の試験電圧、最大抵抗 30 TΩ までの正確な絶縁抵抗測定を実行する機能を提供します。抵抗測定精度は1MΩから3TΩまで±5%！

公共事業会社やサービス会社にとって、VS-3127 は柔軟性と将来性を備えた万能テスターです。 Weshine VS-3127 は、どこで作業しても機能するように設計されています。

出力定格電圧は最大7ギア（250V、500V、1KV、2.5KV、5KV、10KV、15KV）に達します。

最大短絡電流 7mA

絶縁抵抗試験（IR）、分極指数試験（PI）、誘電吸収率試験（DAR）。ランプテストモード (RAMP)、フィルター抵抗テストモード (FR)。 *静電容量テスト(Cap.)。

電圧監視機能により、測定対象のライブ電圧を自動的に監視します。

なぜ 15 KV でテストするのでしょうか?

5 kV から 15 kV ではテスト電流が 3 倍になります。これにより、高ノイズが存在する場合のマイナスのテスト電流を防ぐことができます。

15 kV は、NETA ATS 2007 に基づいて 35,000 V ～ 69,000 V の資産に対して指定されています。

34,500 V を超えるモーターは、NETA ATS 2007 に基づいて 15 kV でテストする必要があります。

仕様

絶縁範囲	0.1MΩ～30TΩ
公称試験電圧	250V、500V、1kV、2.5kV、5kV、10kV、15kV
端子電圧精度
	（5%～10%）±10V
絶縁精度	1MΩ～3TΩ、±5%±3桁
	＞3TΩ、±20％±3桁
短絡電流	≧7mA±0.5mA
ランプテストモード	±2%rdg±3dgt
電源	プリセット電圧の 10% ステップサイズでテストすることにより、プリセット電圧までステップアップします
使用温度範囲と湿度
	-20℃～+50℃
湿度	80%RH
保存温度範囲と湿度
	-25℃～+65℃
電圧試験	AC/DC:0V～1000V、精度: ±5%rdg±3V
静電容量試験	10nF～25uF、精度: ±10%rdg±10nF
現在のテスト	0.01nA～7mA、精度: ±5%rdg±0.5nA
安全保護	絶縁 Cat III 600 V
注記	環境制限が規定されているサービスエラーは、本質的エラーの 2 倍です
EMC	IEC 61326-1:2013に準拠
寸法	280mm×260mm×160mm
重さ	4.9kg(バッテリー含む)

選択範囲

Weshine は、あらゆる種類の電気機器を扱うことに特化した 8 年の経験があります。現在、Weshine はさまざまな発明を行っています。変圧器のPI試験各ステップの形式は次のとおりです。

注文情報変圧器のPI試験S
猫。いいえ。	最大試験電圧	最大テスト範囲	IR/PI/DAR	ランプ	フランス	キャップ。
VS-3121	2.5kV	100GΩ	√
VS-3121A	5.0kV	20TΩ	√
VS-3125	5.0kV	10TΩ	√	√	√
VS-3125A	5.0kV	10TΩ	√	√	√	√
VS-3126	10.0kV	20TΩ	√	√	√
VS-3126A	10.0kV	20TΩ	√	√	√	√
VS-3127	15.0kV	30TΩ	√	√	√	√
