三相リレー保護試験器

中国の専門メーカーであるWeishineから高品質の三相リレー保護テスター機器を購入してください。保護リレー、マイクロプロセッサ保護ユニット、二次回路、自動化機器、および完全な電力網保護システムを検査するように設計されています。リレーは、回線障害、異常電圧、過電流、再閉路動作、差動保護トリガー、制御回路の動作に対して正確に応答する必要があるため、安全で調整された電力システムの動作には定期的なテストが不可欠です。

三相リレー保護試験器とは何ですか?

三相リレー保護テスターは、保護リレー、マイクロプロセッサベースの保護ユニット、二次回路、自動化機器、および電力システム保護方式の性能と動作特性を検証するために設計された専門的な試験装置です。

このテスターは、制御可能な二次電流、電圧、周波数、位相角、高調波、DC、およびスイッチング信号を生成して、正常および異常な電力システム状態をシミュレートします。これらのシミュレートされた信号をテストされた保護デバイスに適用することで、エンジニアはリレー設定、ピックアップ値、動作時間、トリップロジック、および接点応答を検証できます。

マルチチャンネル電流および電圧出力

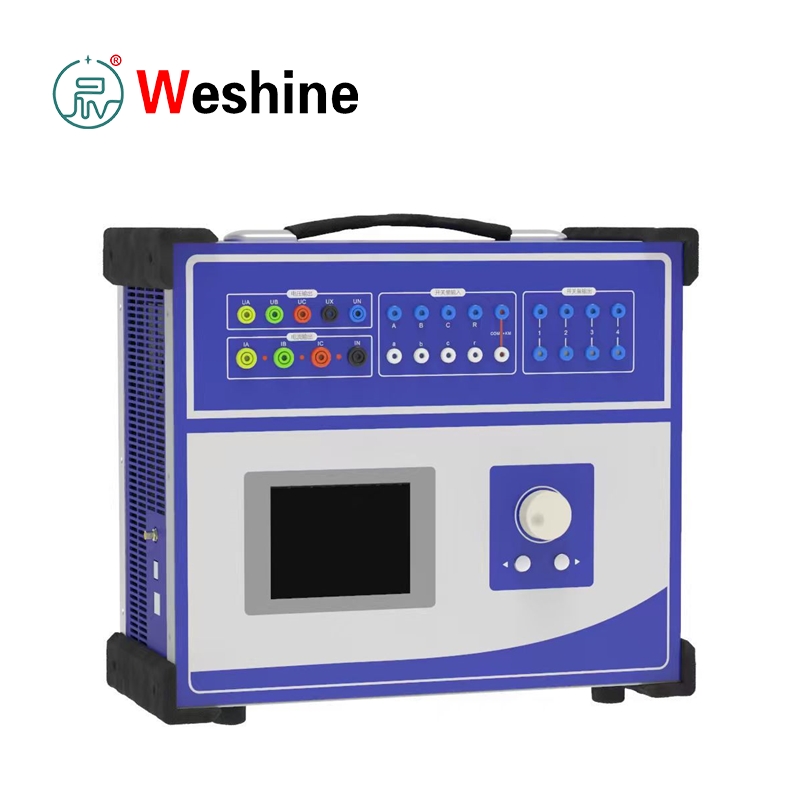

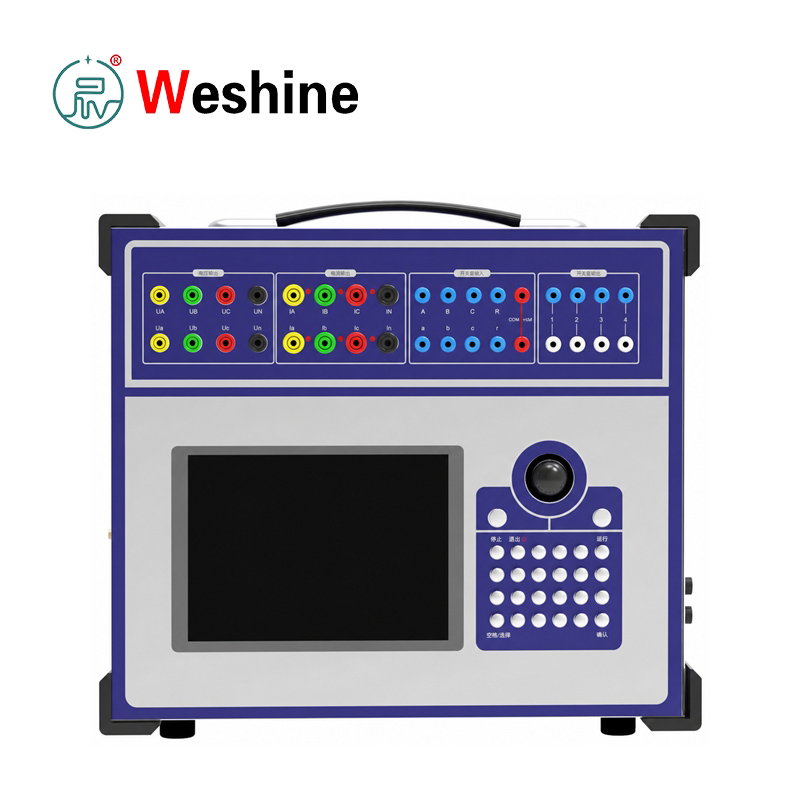

三相リレー保護テスターに​​は、包括的なリレー保護テスト用に 4 つの電圧チャネルと 3 つの電流チャネルが装備されています。電圧チャネルは、相電圧、線間電圧、ゼロシーケンス電圧、電圧不平衡、電圧損失、周波数シフト、および同期テストをサポートします。

3 つの電流チャネルは、個別の相電流テスト用に独立して動作することも、並列接続して最大 120A の短時間電流出力を提供することもできます。過電流リレー、地絡リレー、逆時間保護、差動保護、距離保護、再閉路ロジック、不足電圧保護、周波数リレーのテストをサポートします。

産業用コンピュータの制御とフィールド操作

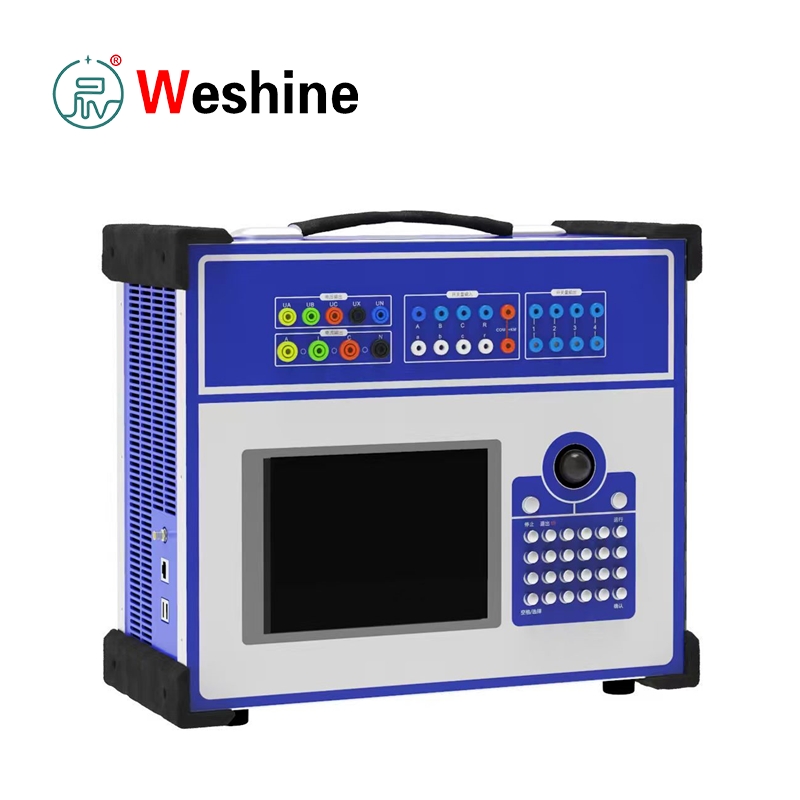

産業用コンピュータ プラットフォーム上に構築されたテスターは、内蔵ディスプレイとローカル操作パネルを統合しており、外部コンピュータを使用せずにスタンドアロンのフィールド テストを実行できます。テストパラメータと結果は画面に直接表示できるため、オンサイトでの試運転やメンテナンスに適しています。

この装置は、互換性のあるソフトウェアを備えた PC に接続して、高度なテスト機能、データ管理、自動テストレポート生成をサポートすることもできます。

柔軟な電流、電圧、DC 出力

テスターは、次のような幅広い出力機能を提供します。

AC電流出力:チャンネルあたり 0 ～ 40A、3 チャンネル並列で最大 120A の短時間出力

AC電圧出力:0～120Vの相電圧と0～240Vの線間電圧

DC出力:DC電流、DC電圧、調整可能なDC補助電源

これらの機能は DC リレーのテストをサポートし、現場での試運転中に保護デバイスと二次回路に通電できるようにします。

周波数、高調波、タイミングの測定

このテスターは、可変周波数と高調波信号出力を統合して、周波数変動や多次高調波環境など、さまざまな電力システムの動作条件をシミュレートします。これにより、技術者は、標準の電源周波数だけでなく、さまざまな二次信号条件下でリレーの性能を評価できるようになります。

内蔵スイッチ入出力モジュールは、トリップ接点検出、リレー接点監視、サーキットブレーカーシミュレーション、起動信号検証、動作タイミング測定をサポートします。タイミング範囲は 0.1 ミリ秒～9999 秒に達し、リレーの動作時間、トリップ遅延、再閉路間隔、保護ロジックの応答を正確に測定できます。

適用範囲と安全保護

三相リレー保護テスターは、電磁リレー、静的リレー、デジタル保護デバイス、マイクロプロセッサ リレー、再閉路デバイス、変圧器、ライン、モーター、発電機の保護システムのテストに適しています。

変電所、発電所、工場の配電室、鉄道の電力供給ネットワーク、専門のリレー研究所などで広く使用されています。

出力過負荷保護、故障自己診断、出力インターロック、ソフトスタート電源設計など、複数の保護機能が統合されています。これらの機能は、フィールド操作中にテスターと接続された機器の両方を保護するのに役立ちます。機器は、二次回路の安全性、標準的な配線手順、リレーテストのワークフローに精通した訓練を受けた技術者が操作する必要があります。

設備は以下に準拠していますGB/T 7261-2008そしてDL/T 624-2010。オペレータは、使用中に地域のリレー試験規定、発電所の試運転規則、および現場の安全基準に従う必要があります。

製品操作ガイド

三相リレー保護テスターは、制御可能な二次電流、電圧、周波数、位相角、高調波、DC、およびスイッチング信号を生成して、正常および障害のあるグリッド状態をシミュレートし、テスト対象の保護デバイスに信号を供給します。接点動作、トリップ出力、リターン信号、ロジックフィードバックを監視し、動作時間や動作設定値を自動的に記録します。

テストの前に、リレーのモデル、定格二次電流、定格二次電圧、DC 電力需要、トリップ接点のタイプ、およびプリセットされた保護パラメータを確認してください。保護装置の配線図を確認し、安全規則に従ってテスト回路を分離し、電流出力、電圧出力、スイッチ I/O ポート、および DC 補助電源端子を適切に配線します。

過電流リレーのテスト手順:出力電流、位相角、周波数、テスト期間を設定します。標準的なテスト手順に従って電流を徐々に増加させ、ピックアップ値、ドロップアウト値、動作時間を記録します。三相大電流テストの場合、3 つの電流チャネルを並列にして、最大短時間 120A 出力に達します。

電圧リレーのテスト手順:電圧チャンネルを接続し、必要に応じて相または線間電圧を設定します。このユニットは、不足電圧、過電圧、ゼロシーケンス電圧、電圧不均衡、および位相オフセットをシミュレートします。周波数シフト機能は、低周波数負荷遮断と周波数リレー校正に役立ちます。

距離、方向、差動、再閉路保護テスト: 保護ロジックスキームに従って、電圧、電流、位相角、スイッチ接点を調整します。この装置はリレー接点の動きを追跡し、トリップ時間を測定します。スイッチ出力ポートは、必要に応じてブレーカー補助接点または外部ロジック信号をシミュレートします。

DCリレーと補助回路のテスト:直流電圧・電流出力は定格範囲内でご使用ください。オンサイトの DC 電源が利用できない場合、または絶縁されたテスト電源が必要な場合は、内蔵の調整可能な DC 補助電源を有効にします。

すべてのテストが完了したら、測定された動作値とタイミング データを事前に設定された保護設定と比較します。社内の保守および試運転管理規定に従ってテスト記録をアーカイブします。

コア機能

4相電圧、3相独立電流出力チャンネルを標準装備

最大40Aの単一チャンネルAC電流出力

3. 3つの並列電流チャネルが短時間最大120A出力をサポート

交流相電圧出力範囲：0～120V

ACライン電圧出力範囲: 0~240V

あらゆるリレー保護テストシナリオに対応する内蔵 DC 電流出力

二次回路状態シミュレーション用の直流電圧出力を内蔵

独立調整可能なDC補助電源出力

リレー動作タイミング範囲：0.1ms～9999s

リアルタイムリレー接点状態監視のための入力チャネルの切り替え

出力チャンネルを切り替えてサーキットブレーカーや外部接点信号をシミュレート

保護装置の高調波応答特性を試験するための高調波信号出力

周波数リレー検査用可変周波数信号出力

すべてのテストパラメータと結果を明確に表示するオンボードディスプレイ画面

産業用コンピュータ制御により完全オフラインでの自立運転が可能

データ読み取りおよびソフトウェア連携をサポートするための予約済み USB ポート

異常時は出力を自動インターロックし、機器の損傷を防止します。

故障自己診断機能と多層ハードウェア保護機能を統合

マイコン保護、静電リレー、電磁リレーの校正に対応

現場での試運転、日常のメンテナンス、実験室でのテストのためのオールインワンツール

アプリケーションシナリオ

1. 電力網運営・保守チーム

新しい変電所の試運転、定期的な保護校正、二次回路検査、トリップ回路テスト、および完全な保護方式のメンテナンスを実行します。

2. 変圧器メーカー

保護キャビネットの工場検査、差動リレーの検証、温度保護インターフェイスのチェック、および保護パネルの工場受け入れテストを実施します。

3. 発電所

ユニットの試運転および停止メンテナンス中に、発電機保護、主変圧器保護、モーター保護、補助電源システムおよび開閉装置保護を完全に校正します。

4. 鉄道産業

鉄道の変電所と配電網にはリレー保護装置が装備されています。この装置は、定期的なリレーのメンテナンス、フィーダ保護の検証、およびサーキット ブレーカーのトリップ ロジックのレビューを処理します。

5. 大規模産業企業

鉄鋼、鉱山、石油化学、製造工場では、高圧リレーの定期メンテナンス、モーターの保護試験、工場の変電所の保護回路の検査に使用されています。

6. 大学および職業訓練機関

このマシンをリレー保護理論の教育、二次注入テスト操作、故障状態のシミュレーション、および保護調整の実践的なトレーニングに適用します。

7. 第三者試験機関

完全なリレー校正、保護装置の性能検証、受入検査、外部試運転サービスの提供。

8. ケーブル保守員

ケーブルの交換または修理後は、フィーダ保護、地絡保護、再閉路ロジック、および一致する二次制御回路を確認してください。

利用可能なテスト項目

1. マイクロプロセッサベースの保護装置の総合性能検査

電磁リレーの校正・検証

静的リレーの性能試験

過電流継電器の検出値と制限時間試験

地絡リレーの全数点検

不足電圧および過電圧保護リレーの校正

周波数リレーの性能試験

指向性保護の機能シミュレーション試験

差動保護の完全な校正

距離保護の動作条件シミュレーション

自動再閉装置の機能検査

サーキットブレーカートリップ回路の確認

完全なオンサイト二次回路試運転

保護パネルの工場受入試験

リレー動作時間の正確な測定

実用化事例

産業分野: 中圧変電所のアップグレードと試運転

プロジェクトの課題: 建設チームは変電所改修プロジェクトを担当しました。内部保護パネルには、過電流、地絡、不足電圧、再閉路、およびブレーカートリップのロジック機能が含まれていました。このプロジェクトには、三相電流、四相電圧を出力し、接触シミュレーションと高精度タイミングをサポートできる 1 台のマシンが必要でした。ここで、三相リレー保護テスターがオールインワンのテスト機能を提供します。

完全なテスト フロー: 技術者はデバイスをリレー電流入力端子、電圧入力端子、トリップ接点、および外部論理回路に接続しました。彼らは最初に AC 電流のピックアップ値とドロップアウト値をテストし、次に模擬故障電流の下で​​の保護動作時間を記録しました。電圧チャネルは不足電圧と電圧回復状態をシミュレートします。スイッチ出力はブレーカ補助接点の状態変化をシミュレートし、スイッチ入力はトリップ信号とリターン信号を同期して捕捉します。

プロジェクトの結果: すべてのリレー設定値が試運転設計スキームと一致しました。走行時間と行動データは運用および保守文書にファイルされました。保護パネルが正式に運用される前に、すべての配線と設定の逸脱が修正されました。

アプリケーションの利点: 標準化された二次シミュレーション信号は 1 台のマシンによって生成され、ファイリング用の追跡可能なタイミング データが含まれます。個別の電流源、電圧源、タイマー、接触シミュレータが不要なため、現場でのツールの数量が大幅に削減されます。エンジニアリング会社の全体的な調達コストが削減されます。

よくある質問

1、三相リレー保護試験器は何に使用されますか?

保護リレー、マイクロプロセッサ保護装置、トリップ回路、再閉路装置、保護パネルの二次注入試験に使用されます。

2、VS-JB900 は電圧と電流の出力をいくつ提供しますか?

標準の 4 相電圧および 3 相電流出力を提供します。

3、最大AC電流出力はどれくらいですか?

各相は 0 ～ 40 A RMS を出力できます。 3 つの電流チャネルが並列接続されている場合、短時間のテストでは出力が 0 ～ 120 A RMS に達する可能性があります。

4、AC電圧出力範囲は何ですか?

相電圧出力範囲は 0 ～ 120 V RMS、線間電圧出力範囲は 0 ～ 240 V RMS です。

5、テスターはリレー動作時間を測定できますか?

はい。時間測定範囲は 0.1 ms ～ 9999 s で、精度は 0.1 ms です。

6、三相リレー保護テスターはDC出力をサポートしていますか?

はい。リレーおよび二次回路のテスト用に、DC 電流出力、DC 電圧出力、および独立した DC 補助電源出力をサポートします。

7、どのような種類のリレーをテストできますか?

このテスターは、過電流、地絡、電圧、周波数、差動、距離、方向性、再閉路、およびその他の保護デバイスに使用できます。

8、どのような規格が適用されますか?

このタイプのリレー保護テスターの参照規格には、GB/T 7261-2008 および DL/T 624-2010 があります。ユーザーは、ローカルのリレー保護テスト手順にも従う必要があります。

企業の強み – 威信電機

専門メーカーとして、OEMおよび大量卸売をサポートしています。Weshine Electricは、送電網事業者、変電所、電気請負業者、試験所、鉄道電力部門、およびあらゆる種類の産業ユーザー向けに電力試験装置を開発および供給しています。リレー保護テストのシナリオでは、信頼できる販売後の技術サポートと組み合わせて、安定した二次信号出力、便利な現場操作、標準化されたテストワークフローに重点を置いています。

当社は、お客様に機器の選択ガイダンス、各種リレー試験の実践的な操作トレーニング、二次回路試験スキームの計画、および特別な検査要求に応じたカスタマイズされた試験ソリューションを提供します。すべてのユニットは工場で完全な品質検査を受けており、操作チュートリアルとグローバルなアフターサービスが利用可能です。長年にわたる電力エンジニアリングのサポート経験を活かし、当社はお客様がリレーの試運転と検査の効率を高め、電力保護システム全体の安定した動作を確保できるよう、完全なリレー テスト ソリューションを提供します。世界への迅速な発送、大量購入者向けの柔軟な支払い条件。
