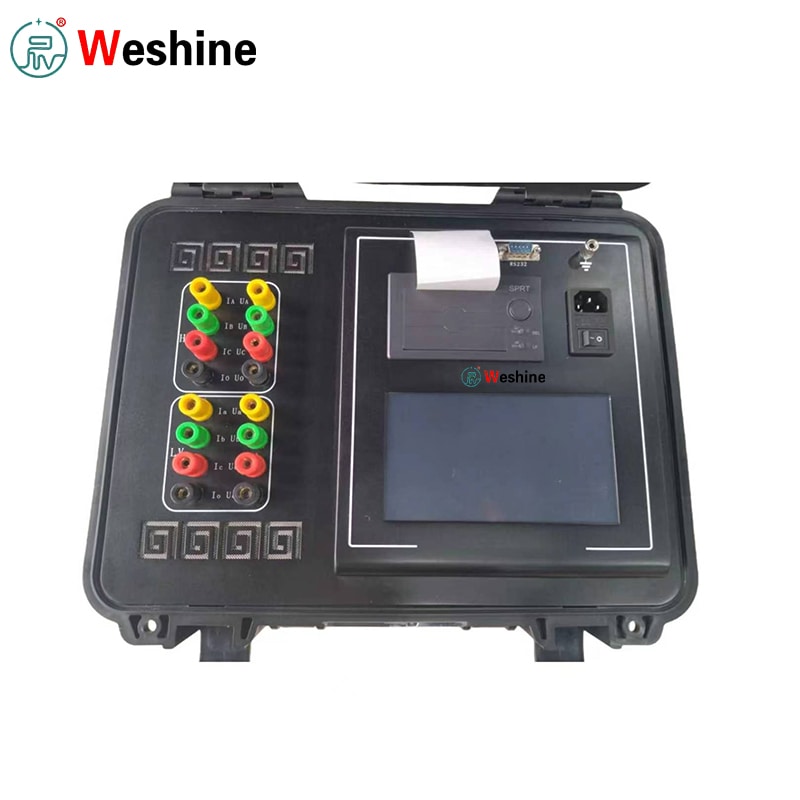

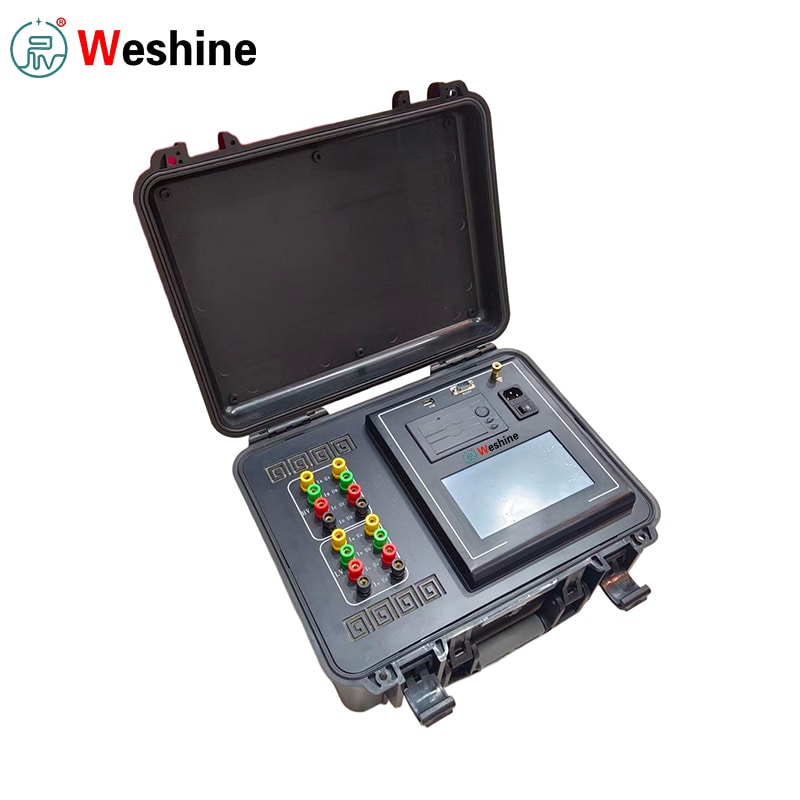

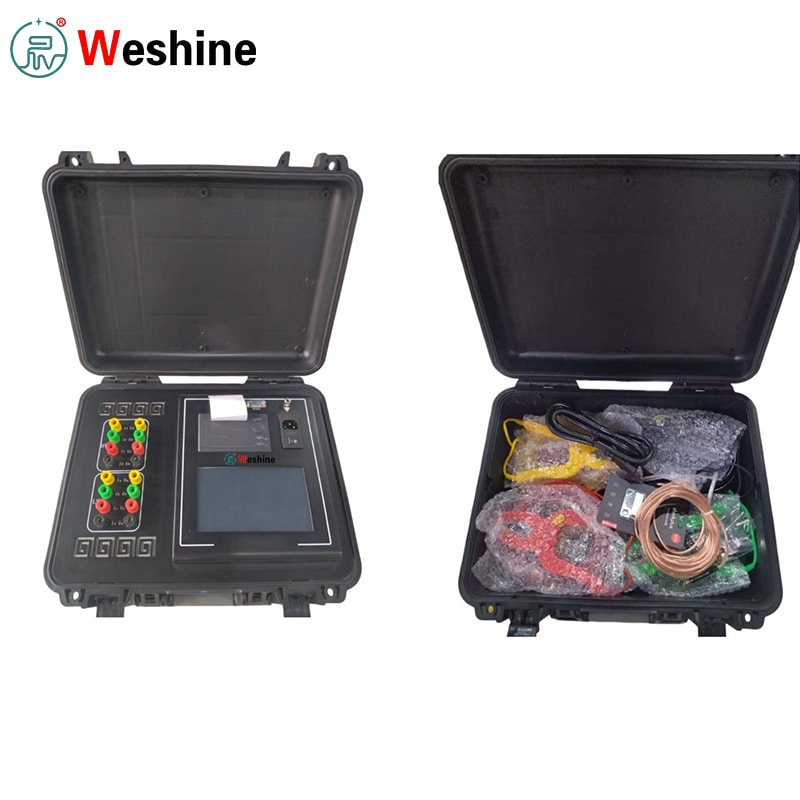

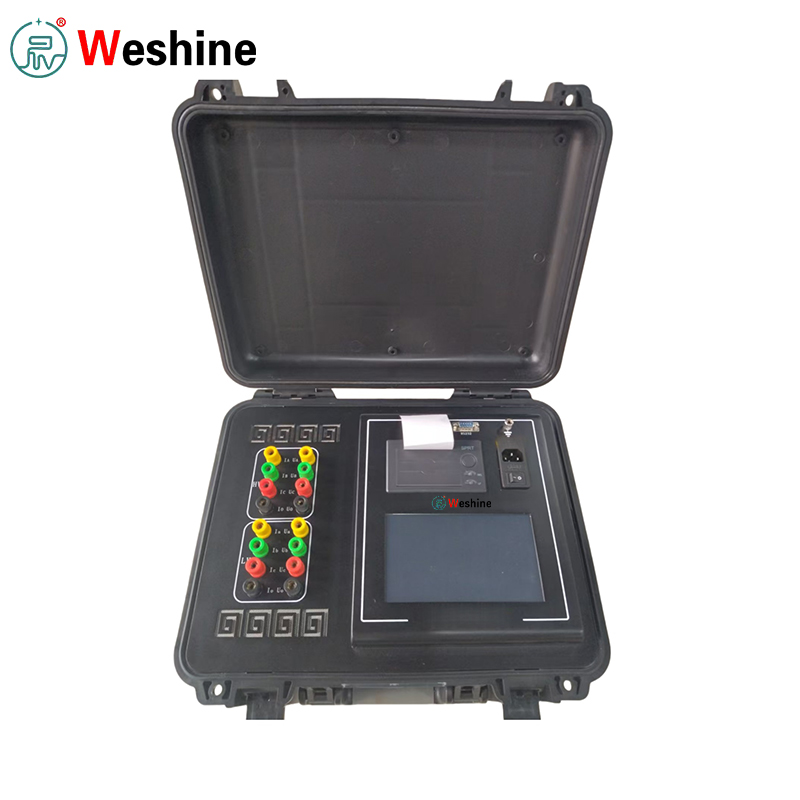

変圧器のDC抵抗と巻数比2 in 1テスター

中国の専門メーカーである Weshine は、高品質の変圧器 DC 抵抗および巻数比 2 In 1 テスターを提供しています。このテスターは、電源トランスの 2 つの主要な検証手順、つまり巻線 DC 抵抗テストと巻数比テストを実行します。

● DC 抵抗チェック:接触点の不良、巻線の内部欠陥、タップ切替器の誤動作、接続の緩み、相間抵抗の不均衡などです。

● 巻数比のテスト:実際のトランス比、タップ位置、ベクトルグループが銘板と設計仕様に一致するかどうかを検証します。

は、両方の重要なテスト機能を単一の機器内に統合します。現場作業員は 2 人の別々のテスターを運ぶ必要がなくなりました。高電圧および低電圧のテスト リードを接続すると、配線を繰り返し変更することなく複数のテスト項目を完了できます。

直流抵抗測定

直流抵抗測定では、自動励磁と合わせて三相同時検査が可能です。

● 中性点を備えたスター構成の巻線の場合、A0、B0、および C0 の相抵抗を同時に取得して、全体のテスト サイクルを短縮できます。

● 内部デルタ結線を備えた三相 5 肢変圧器をテストする場合、内蔵の自動励磁モードにより低電圧側のテスト効率がさらに向上します。

テスト結果と保護

高電圧、中電圧、低電圧巻線のテスト結果は、その場で直接表示および印刷できます。

●三相抵抗の不平衡を自動演算します。

●定格温度に換算した抵抗値を出力します。

● 監査に対応した完全な変圧器テスト記録を提供します。

● 包括的な逆起電力保護により、DC 抵抗の放電時やテストリードの取り扱い時にオペレーターを保護します。

巻数比測定

巻数比の測定では、変圧器の DC 抵抗および巻数比 2 in 1 テスターは、単相巻線テストと自動三相巻線テストの両方をサポートします。

● オペレータは、対応する変圧器接続グループを選択します。

● AB、BC、CA フェーズにわたる比率値、比率エラー、接続グループ パラメーターを測定します。

● 単相巻数比の測定は公式マニュアルに記載されているように約 15 秒で終了します。

運用とデータ管理

ユーザー操作は、中国語と英語の二か国語の画面プロンプトを備えた 7 インチのカラー タッチ LCD 上で実行されます。

●内蔵マイクロプリンタによりテストレポートを瞬時に作成できます。

● すべてのデータセットは USB フラッシュ ドライブに保存でき、テスト日と変圧器のシリアル番号ごとに整理できます。

● ハードウェア通信オプションは、絶縁 RS232、Bluetooth、および内部 RS485 バス インターフェイスをカバーします。

技術的パラメータ

製品ガイド

変圧器の DC 抵抗および巻数比 2 in 1 テスターを操作する前に、ターゲットの変圧器が完全に非通電で、安全に放電され、適切に接地されていることを確認してください。テストクリップを取り付ける前に、必ず機器の保護アース端子を接続してください。

DC 抵抗テストの場合は、高電圧および低電圧の電流電位クリップを対応する変圧器のブッシュに取り付けます。 2 巻線変圧器の場合は、配線図に従って端子 A、B、C、O および a、b、c、o を配線します。単相変圧器の場合、図に従って関連するハイサイド端子とローサイド端子を接続します。 AC 220 V 電源でテスターの電源を入れます。タッチスクリーン メニューを操作して、トランス ID、巻線材料、テスト モード、電流範囲、巻線パラメータ、温度変換設定を入力し、DC 抵抗または巻数比の測定を開始します。

巻数比テストを実行するときは、正しい比、誤差、ベクトルグループ出力を保証するために、正確な接続グループとタップチェンジャ情報を選択してください。逆極性接続、短絡状態、または配線不良が検出された場合は、直ちに試験を中止し、作業を再開する前にすべてのテストリードを検査してください。テストが完了したら、画面上の測定値を確認します。必要に応じてハードコピー レポートを印刷したり、レコードを内部に保存したり、後でレポートを編集するためにデータセットを USB フラッシュ ドライブにエクスポートしたりできます。

特徴

1、変圧器の直流抵抗と巻数比のテストを1台の機器でサポートします。

2、三相直流抵抗を同時に測定します。

3、変圧器比、比誤差、ベクトルグループを測定します。

4、直流抵抗試験のための自動磁化を提供します。

5、内部デルタ結線三相五肢変圧器の自動励磁方法を提供します。

6、三相抵抗の不平衡を自動計算します。

7、高圧、中圧、低圧の巻線試験データを表示、印刷します。

8、定格温度に換算した抵抗値を計算します。

9、単相および三相変圧器比測定をサポートします。

10、比試験中に高電圧と低電圧の逆接続を検出します。

11、比試験中にトランスの短絡および巻線間短絡状態を検出します。

12、包括的な逆起電力保護が含まれています。

13、7 インチのカラー タッチ スクリーン操作を提供します。

14、フィールドテストレポート用の内蔵マイクロプリンターが含まれています。

15、外部データバックアップ用のUSBストレージをサポートします。

16、絶縁された RS232 通信と Bluetooth 通信を提供します。

17、中国語と英語のメニュープロンプトが含​​まれています。

アプリケーションシナリオ

変圧器の DC 抵抗および巻数比 2 in 1 テスターは、変圧器メーカーが巻線の DC 抵抗、位相不平衡、巻数比誤差、ベクトル グループを出荷前に検証するのに役立ちます。 1 台のユニットで 2 つの必須の工場テスト要件を満たし、生産チームの機器の準備とテスト文書化のワークフローが簡素化されます。

電力会社や変電所のオペレーターにとって、この診断テスターは、新しいユニットの設置、引き継ぎの受け入れ、計画されたメンテナンス、および障害のトラブルシューティングに適用されます。巻線抵抗データは、タップチェンジャーの接点の摩耗と異常な位相抵抗の偏差の可能性を明らかにします。巻線比の結果により、タップ位置と接続グループが正しいことが検証されます。

変圧器の修理工場では、技術者はこのテスターを利用して、巻き戻し、乾燥処理、またはタップ切換器のオーバーホール後の巻線状態を評価します。修理前と修理後の抵抗と巻数比のデータセットを比較して、変圧器が許容可能な動作状態に戻っているかどうかを確認できます。

現場試運転作業員にとって、オールインワン設計により、現場に輸送されるテスト機器の量が削減されます。内蔵の印刷機能、USB アーカイブ機能、変圧器 ID ベースのデータ分類機能により、プロジェクトの受諾文書とエンド顧客の成果物に関する適切に構造化された記録が生成されます。

アプリケーション

変圧器の DC 抵抗および巻数比 2-in-1 TTR テスターは、変圧器 OEM、電力事業者、変電所の保守作業員、電気コミッショニング請負業者、変圧器修理工場、産業用電力部門、および高電圧テスト サービス プロバイダーによって広く採用されています。

一般的な試験対象には、電力変圧器、配電変圧器、単相および三相変圧器、二巻線および三巻線変圧器、スター結線巻線、デルタ結線巻線、負荷時タップ切換変圧器、計器相互インダクタ、発電機、電気モータ、およびその他の低抵抗巻線機器が含まれます。

海外 SEO および B2B ソーシングの一般的な業界検索別名: 変圧器診断テスター、DC 巻線抵抗テスター、変圧器巻数比テスター、変圧器 TTR テスター、変圧器比および巻線抵抗テスター、変圧器ベクトル グループ テスター、変圧器メンテナンス テスト機器。

お客様の事例

ある変圧器メンテナンス請負業者は、変電所の停電期間中に、より効率の高い配電変圧器のテストを必要としていました。以前は、現場作業員が個別の DC 抵抗テスターと巻数比テスターを操作していたため、配線変更が頻繁に繰り返され、各変圧器ユニットごとにばらばらの記録が保管されていました。

変圧器の DC 抵抗および巻数比 2 in 1 テスター オールインワン テスターを導入すると、巻線の DC 抵抗と巻数比およびベクトルグループのテストの両方を 1 台の機器で完了できます。適切にアースとリード線を取り付けた後、技術者は三相巻線抵抗の測定値を取得し、位相バランスを評価してから、テストケーブルの配線を変更することなく、巻数比とベクトルグループのチェックに進みます。

あるメンテナンス作業中に、DC 抵抗出力が特定のタップ位置で異常な位相偏差のフラグを立てました。次にチームは、統合された TTR 機能を利用してタップ設定と接続グループをクロスチェックし、根本原因がタップチェンジャーの接触不良であることを突き止めました。印刷されたハードコピーと USB に保存されたデジタル記録は、公式のメンテナンス レポートに直接添付されました。

この複合テスターを採用することで、現場でのセットアップの労働時間が削減され、クロステスト データの一貫性が向上し、フィールド サービス技術者の全体的な変圧器検査ワークフローがスムーズになりました。

よくある質問

Q1: このテスターは何に使用されますか?

A1: トランスの巻数比やベクトル群の検証とともに、トランス巻線の直流抵抗測定を行います。

Q2: このテスターは三相抵抗を同時にテストできますか?

A2: はい。同時三相 DC 抵抗テストをサポートし、10 A、5 A、1 A の選択可能な電流範囲を提供します。

Q3: 最大直流抵抗試験電流はどれくらいですか?

A3: 個別相直流抵抗試験の場合、最大試験電流は 20 A に達します。

Q4: 直流抵抗の測定精度はどのくらいですか?

A4: 公式マニュアルでは、読み取り分解能 0.1 μΩ でクラス 0.2 の測定精度と指定されています。

Q5: 変圧比の測定範囲はどのくらいですか?

A5: 巻数比の測定範囲は 1 ～ 10000 です。

Q6: トランスベクトル群は測定できますか?

A6: はい。ユーザーマニュアルに記載されている YY、YD、DD、DY などの一般的な構成をサポートする変圧器接続グループを識別します。

Q7: 比率テストの速度はどれくらいですか?

A7: 製品マニュアルによると、単相巻数比テストは約 15 秒以内に完了します。

Q8: データの印刷やエクスポートには対応していますか?

A8: はい。このテスターに​​は、外部テスト結果をアーカイブするためのマイクロ プリンターと USB ストレージが組み込まれています。

Q9: どのような通信インターフェースが含まれていますか?

A9: ハードウェア インターフェイスには、絶縁型 RS232、Bluetooth、および内部 RS485 バス通信が含まれています。

Q10: どのような安全保護が含まれていますか?

A10: 保護メカニズムには、DC 抵抗テスト用の逆起電力保護機能、高低電圧逆接続検出、さらに比率測定中の短絡および巻線間故障アラームが含まれます。

ウェシャインの利点

Weshine Electric は、電力会社、変圧器メーカー、変電所、現場請負業者、修理工場、産業メンテナンス チーム向けに、専門的な変圧器試験機器と電気診断機器を提供しています。

Weshine は、このテスター変圧器 DC 抵抗および巻数比 2-in-1 TTR テスターに​​ついて、モデル選択のコンサルティング、実践的なテスト方法のガイダンス、技術パラメータの確認、プロジェクトの準備が整ったドキュメント、および完全なアフターサービスで世界中の顧客をサポートします。

変圧器のテストでは、エラーのない配線、安定した低抵抗の取得、正確な比率の検証、および DC 抵抗測定後の厳密な危険制御が必要です。このテスターは、2 つの不可欠な変圧器検査ワークフローを 1 つのハードウェア ユニットに統合し、タッチスクリーン操作、自動計算、オンサイト印刷、マルチモード データ ストレージ、および多様な通信機能を備えています。

ウェシャインを選ぶ理由

• 高性能変圧器診断試験装置を工場から直接供給

• 販売前の技術コンサルティングと販売後のグローバル技術サポート

• 電力会社、試験請負業者、保守サービスプロバイダー向けにカスタマイズされたソリューション

• 国際入札、オンサイト試運転、機器再販パートナーをサポートする豊富なプロジェクト経験

Weshine は、海外のエンドユーザーおよび販売代理店向けに、変圧器のメンテナンス作業、変電所の試運転、工場の受け入れテスト、入札準備、オペレーターのトレーニングに関する完全な製品ドキュメントとアプリケーションのサポートを提供します。このテスターは、現場と作業場での展開の両方のために構築された実用的なオールインワン変圧器テスターです。
