トランス巻数比テストセット
  • トランス巻数比テストセットトランス巻数比テストセット
  • トランス巻数比テストセットトランス巻数比テストセット
  • トランス巻数比テストセットトランス巻数比テストセット
  • トランス巻数比テストセットトランス巻数比テストセット
  • トランス巻数比テストセットトランス巻数比テストセット
  • トランス巻数比テストセットトランス巻数比テストセット

トランス巻数比テストセット

Weshine® invented the Turns Ratio Tester for testing Transformer Turn Ratio Test Set with CE certificate, high quality and accuracy, Invented and produced according to national standards, complete electric testing solution available. Contact us for more details of Turns Ratio Tester for testing Transformer Turn Ratio Test Set from Weshine!

お問い合わせを送信    PDFダウンロード

製品説明


ウェシン



変圧器の変圧比は、一次巻線の巻数を二次巻線の巻数で割った値に等しくなります。変圧比は、変圧器の望ましい性能と、二次巻線が必要とする対応する電圧を提供します。



二次電圧を一次電圧よりも低くする必要がある場合 (降圧トランス)、二次巻線は一次巻線より巻数を少なくする必要があり、昇圧トランスの場合はその逆です。変圧器の比率が電圧を下げると、電流が増加し、逆もまた同様です。したがって、理想的な変圧器の電圧と電流の比率は、変圧比に直接関係します。



残念ながら、変圧器は完全ではありません。実際の変圧器では、変圧器の鉄心 (ヒステリシスと渦電流損失) や銅などのさまざまな電気損失により、電圧または電流の比率が変圧器の物理的な比率と一致しない場合があります。損失(一次巻線と二次巻線の抵抗による);したがって、メーカーは、全負荷時の最大効率、95% を超える電力変換のためにこれらの損失を最小限に抑えるようにトランスを設計しようとします。



Weshine は、測定用のトランス巻数比テスト (TTR テスト) を発明しました。変圧器巻数比テスト セットまた、トランスの一次巻線と二次巻線の比率が正しいことを確認します。このテストを正しく使用すると、タップ チェンジャーの性能、ターンの短絡、巻線の開放、不適切な巻線接続、および変圧器内部のその他の障害を特定するのに役立ちます。 Weshine の一連の TTR テスターは、一部の変圧器のテストが行​​われる過酷な条件に耐えるように堅牢です。この範囲には、テストを簡素化および高速化するためのさまざまな機能と、3 相 TTR テスターおよび PT および CT TTR テスターが含まれています。

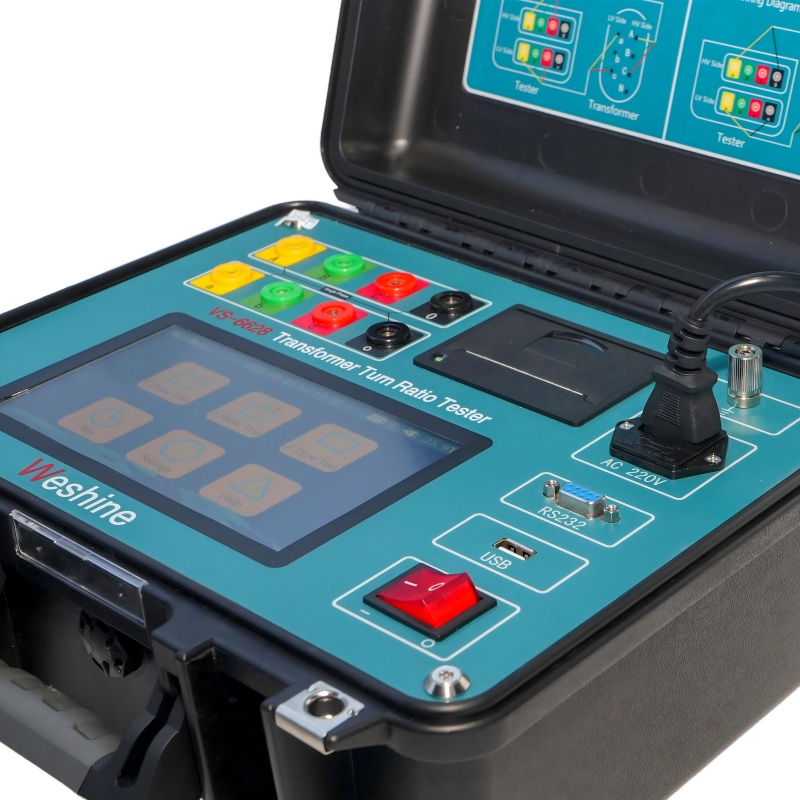

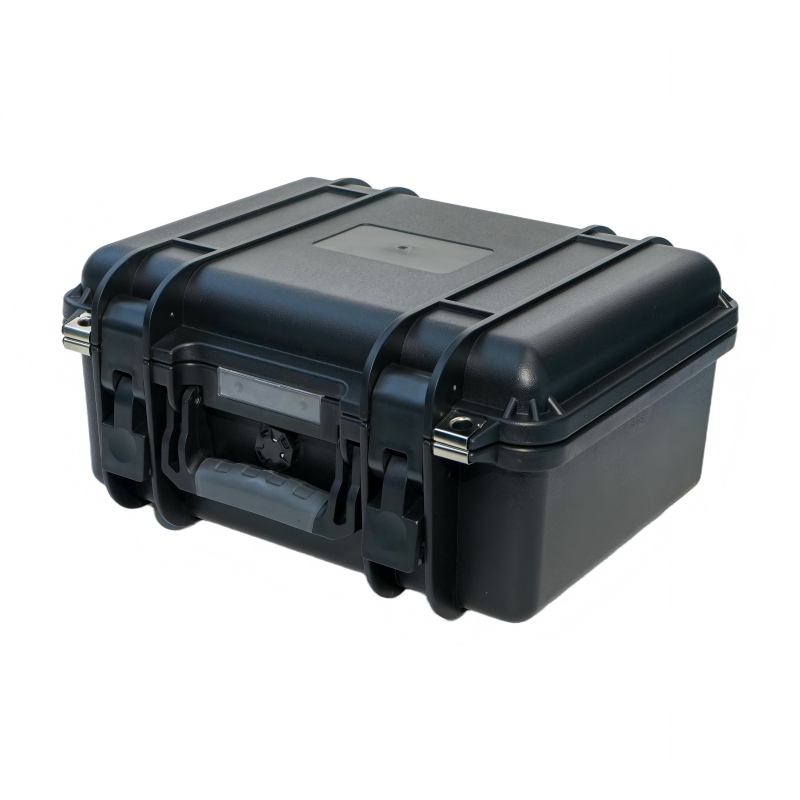

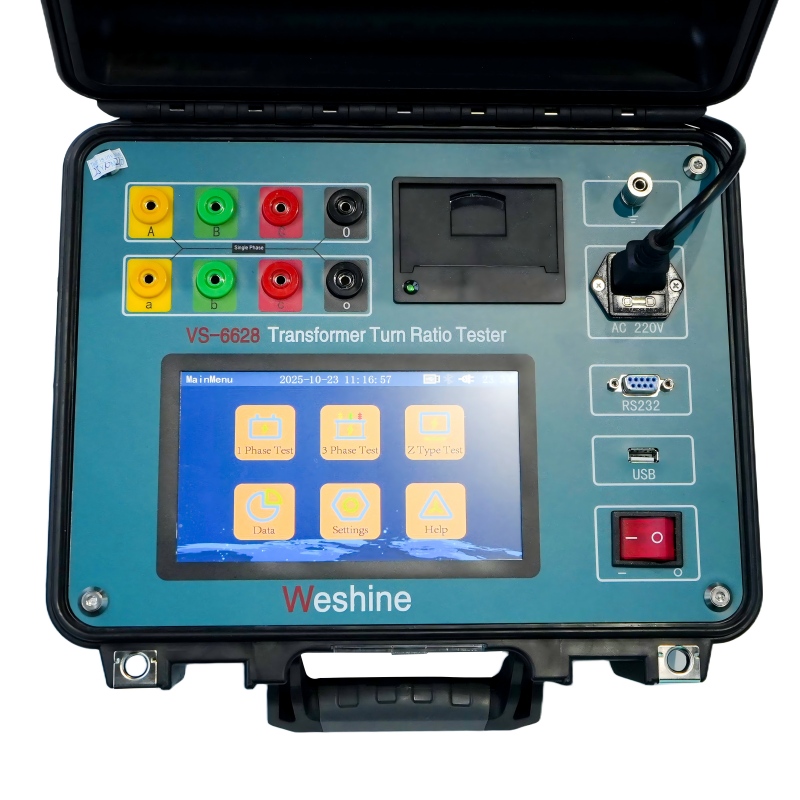

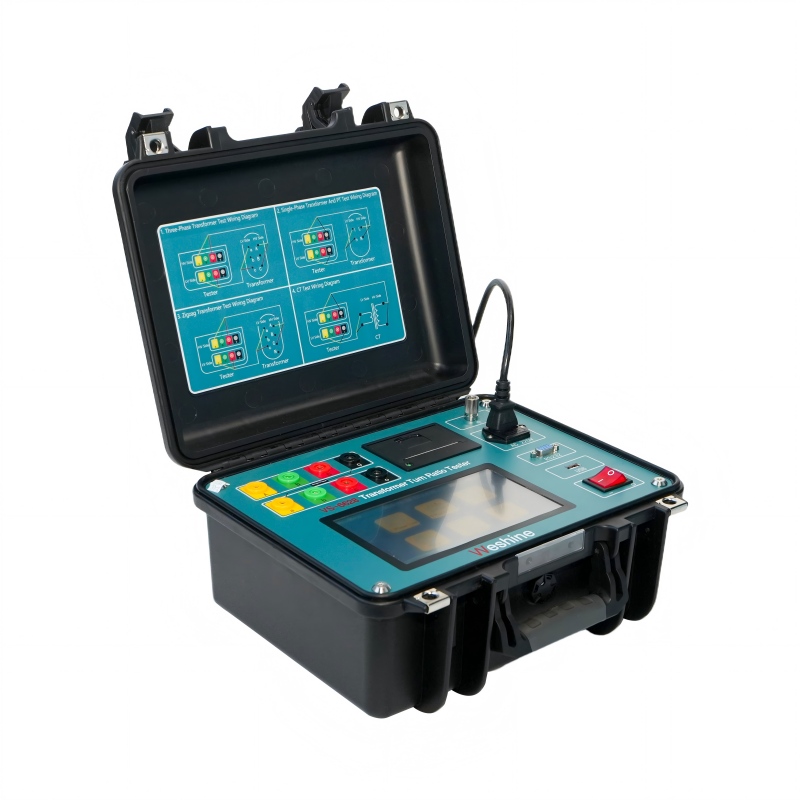

VS-6628 シリーズの三相変圧器巻数比テスト セットは、変電所または製造環境で電力、計器、配電用変圧器の巻数比を測定するように設計されています。頑丈で堅牢な設計により、これらの機器はさまざまな過酷な環境での使用に適しています。当社のリードは、寒い気候で必要な柔軟性を提供するように特別に設計されています。



しかし、変圧器はその寿命の間、電気的および機械的の両方でさまざまなストレスや変化にさらされるため、変圧器を使用する前およびさまざまなメンテナンススケジュール中に、変圧器の正しい巻数比をチェックする必要があります。ここに変圧器巻数比テスターがありますしたがって、さまざまなトランス巻数比テスト キット (TTR デバイス) を使用して測定された巻数比には、トランスに一般的に存在する損失が含まれているため、物理的な巻数とは異なる巻数比になりますが、メーカーやユーザーが期待する実際の電圧比を反映しています。真のトランス電源トランスの比率。



ウェシン



製品情報

商品名

TURNS RATIO TESTER FOR TESTING 変圧器の巻数比テストセット

モデル番号

VS-6628

試験範囲

0.9~10000

正確さ

0.2%

証明書

CE; EMC; LVD; ISO;

典型的なアプリケーション

巻数比、位相変位、および極性をテストします。

識別の補助




寸法

345×295×175mm

重さ

5キロ



セレクション


Weshine は、電気機器の完全な範囲を扱うために特別に 8 年の経験を持っています。現在、Weshine は、テスト用のさまざまな巻数比テスターを発明しています。トランス巻数比テストセットフォームとして示されているように:



試験用巻数比試験機の注文情報変圧器巻数比テスト セット

ネコ。いいえ。

試験範囲

正確さ

解像度

寸法
(んん)

重さ
(kg)

VS-6628

0.9~10000

0.2%

0.0001分

345×295×175

5

VS-6629

0.9~10000

0.1% (0.9~500)
0.2% (500~3000)

0.3% (3000~10000)

0.9ï½9.9999ï¼0.0001ï¼

10ï½99.999ï¼0.001ï¼

100ï½999.99ï¼0.01ï¼

1000ï½9999.9ï¼0.1ï¼

10000 以上︓1︓︓

325×225×125

3.8

VS-6630

0.9~10000

0.1% (0.9 ~ 2000)

0.3% (2000~10000)

0.0001分

360×280×160

6

VS-6628T

0.8~10000

0.1% (0.8~3000)
0.2% (3000~10000)

0.0001分

320×240×130

3

VS-6628A

0.9~10000

0.1% (0.9~500)
0.2% (500~3000)

0.3% (3000~10000)

0.9ï½9.9999ï¼0.0001ï¼

10ï½99.999ï¼0.001ï¼

100ï½999.99ï¼0.01ï¼

1000ï½9999.9ï¼0.1ï¼

10000 以上︓1︓︓

246×156×62

1.7

サプライ チェーンの問題に基づいて: 現在の価格とリード タイムについては、ご希望の認定 Weshine ディストリビューターにお問い合わせください。



品質証明書


当社のすべての成功は、当社が提供する製品の品質に直接関係していると常に信じています。試験用巻数比試験機変圧器巻数比テスト セットISO9001、ISO14000:14001 ガイドラインおよび厳格な品質管理システムで指定された最高の品質要件を満たしています。
