超低周波高電圧発生器

中国の専門メーカーとして、Weishine は高品質の超低周波高電圧発生器を提供したいと考えています。この発電機は、従来の電力周波数試験装置では過剰な容量が必要となる電気絶縁の AC 耐試験用に設計されています。予防絶縁試験において、高電圧耐性試験は、機器の絶縁が指定された試験電圧に安全に耐えられるかどうかを検証するための最も重要な方法の 1 つです。 XLPE 電源ケーブル、電力コンデンサ、大型発電機、モーターなどの大容量の試験対象物の場合、50 Hz AC 耐試験には大型の試験トランスや共振試験セットが必要になることがよくあります。 0.1 Hz の超低周波テスト システムにより、必要なテスト電力容量が削減され、フィールド テストがより実用的になります。コンパクトでポータブルな設計により、フィールド エンジニアリング チームの全体的な調達コストが削減されます。

テストユニットは、制御された超低周波 AC 高電圧を生成します。利用可能な出力周波数は、0.1 Hz、0.05 Hz、0.02 Hz、および 0.01 Hz です。周波数が低いため、テスト機器のサイズと電力需要を管理しやすく保ちながら、より大きな容量性負荷をテストできます。マニュアルによると、このシステムは、電力ケーブル、コンデンサ、中型および大型の発電機、モーターなど、等価静電容量が大きい電気機器に特に適しています。

製品のコンポーネント

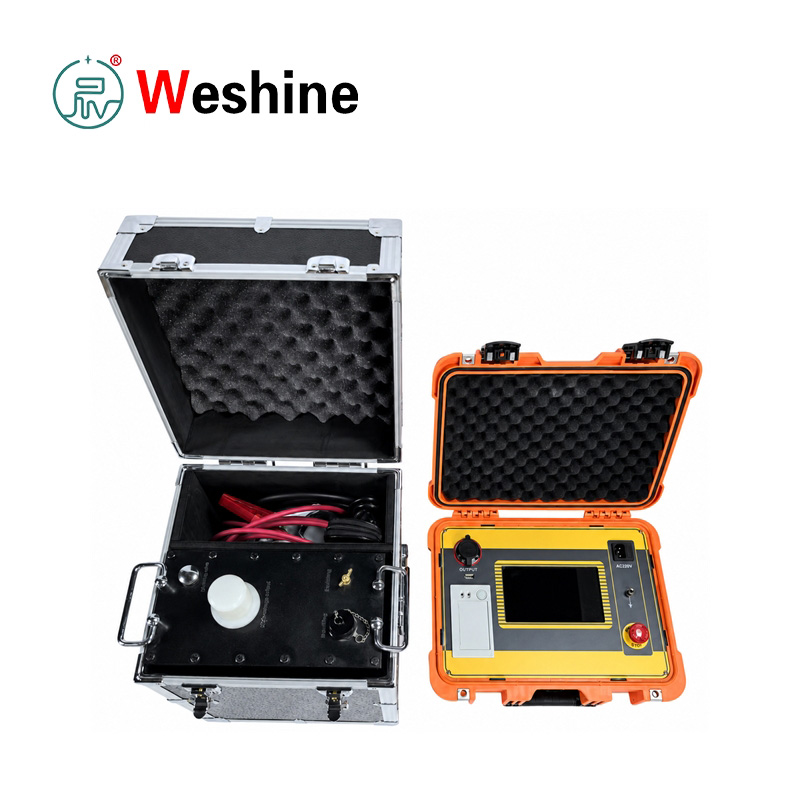

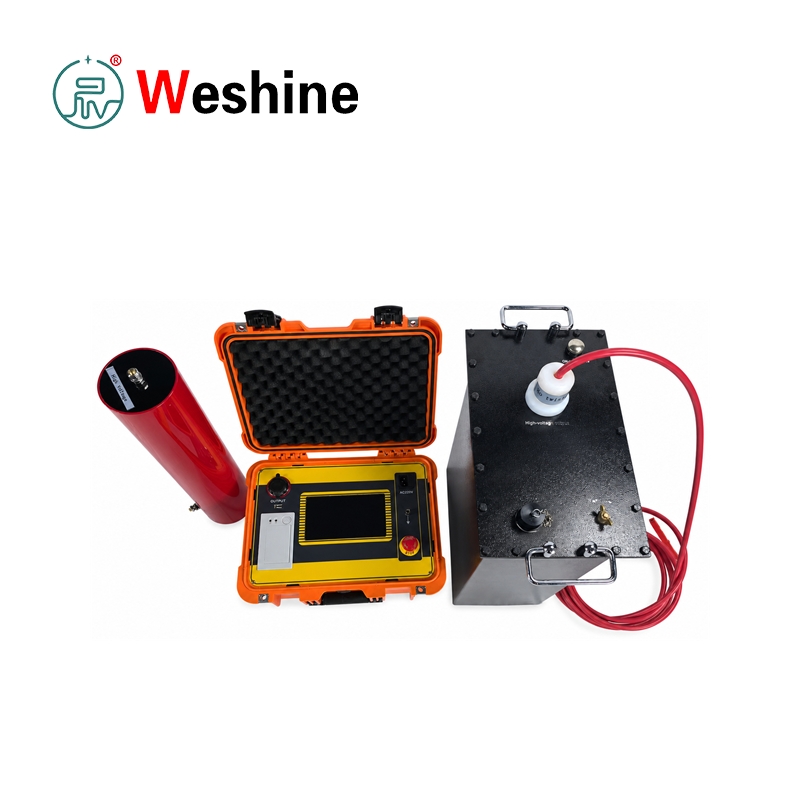

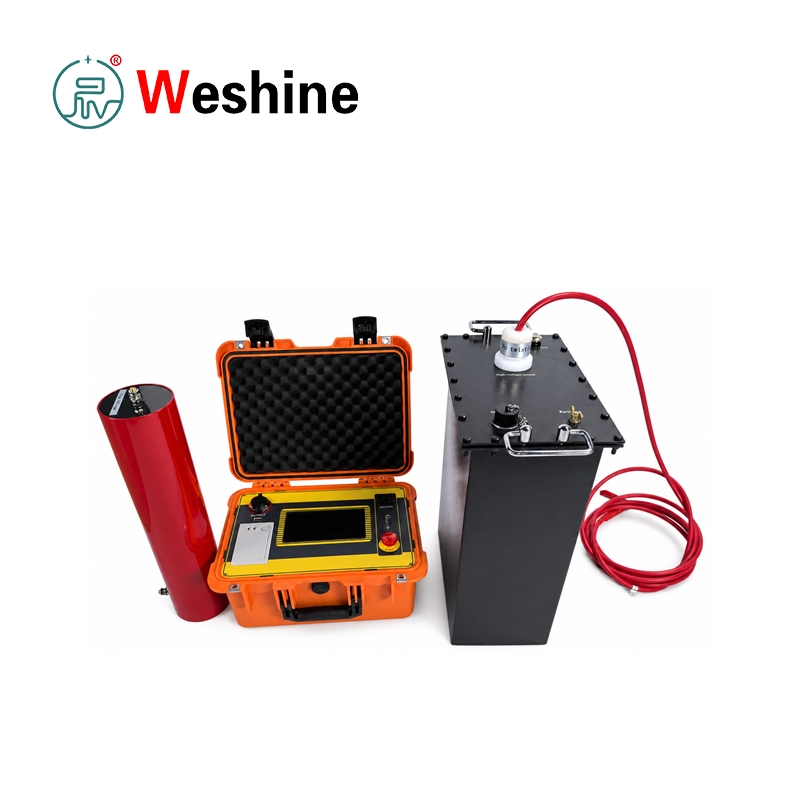

このシステムは、コントローラーと高電圧ブースターの 2 つの主要部分で構成されます。

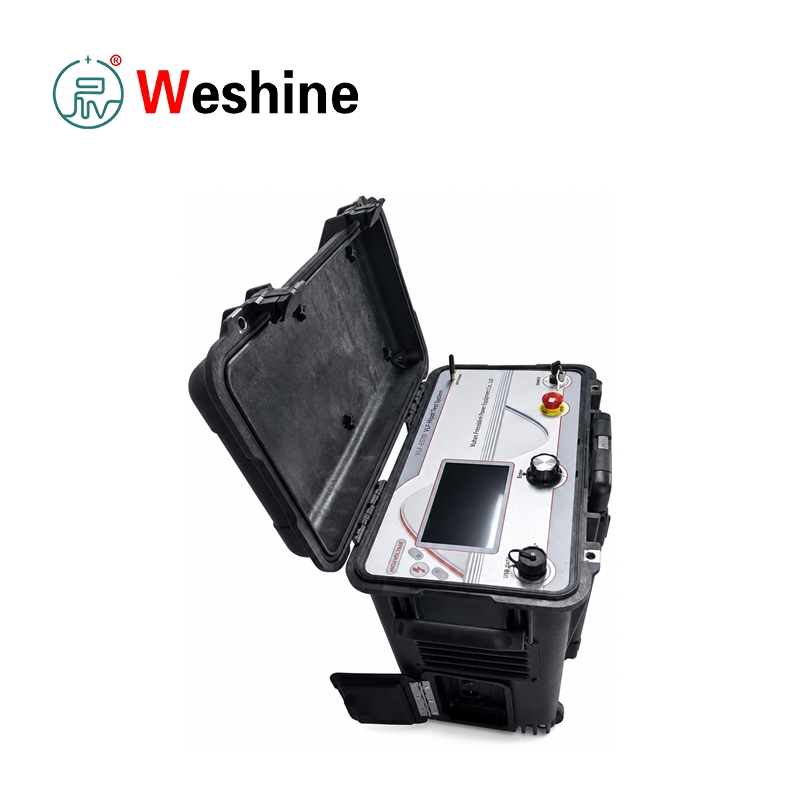

コントローラには、7 インチの静電容量式タッチ スクリーン、電源スイッチ、AC 220 V 入力、アース端子、USB 通信ポート、プリンタ、および非常停止ボタンが含まれています。

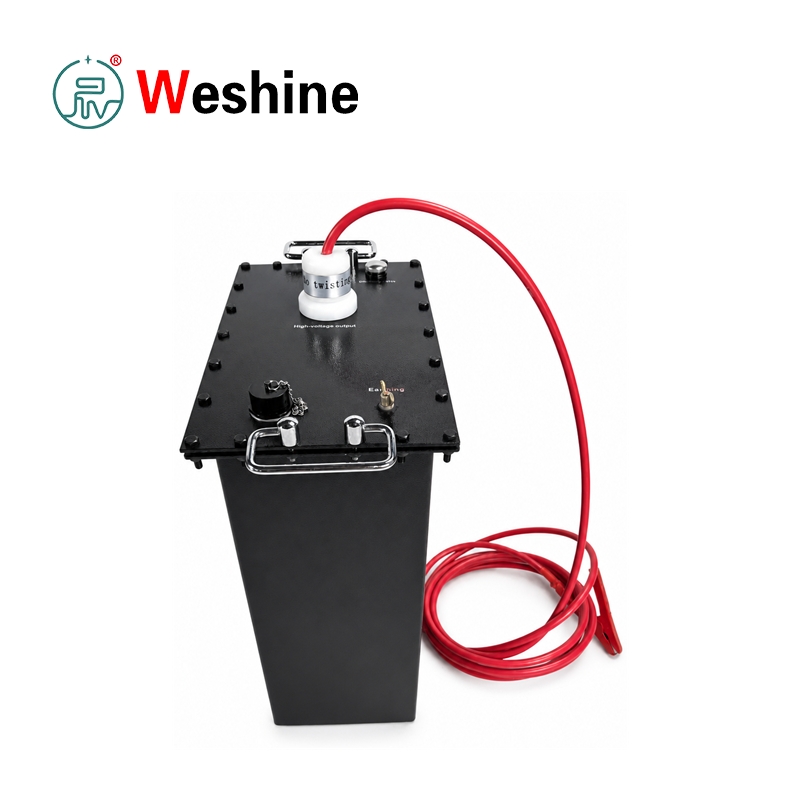

ブースターは高電圧出力を生成し、付属の低電圧制御ケーブルを介してコントローラーに接続されます。高電圧出力は、付属の高電圧ケーブルと接地アクセサリを使用してテスト対象物に接続されます。

操作は自動化されています

配線後、タッチスクリーン上で出力周波数、試験時間、試験電圧、高圧側過電流制限値、過電圧制限値を設定します。試験を開始すると、負荷セルフチェック、自動電圧上昇、定振幅出力、タイミング、通常シャットダウン、自動放電が実行されます。タイマー停止または手動停止が可能です。また、過電圧および過電流保護による異常シャットダウン保護も提供します。

この超低周波高電圧発生器は、高電圧および低電圧閉ループ負帰還制御を採用しています。マニュアルには、出力は容量性上昇効果を生じないと記載されています。過電圧保護、高圧側過電流保護、低圧側過電流保護などの複数の保護機能を備えており、保護動作時間は10ms以下です。コントローラーと高電圧発生器は低電圧制御で接続されており、より安全な操作のために光学制御が使用されています。耐久性のあるハードウェア設計、長期間のプロジェクト使用および繰り返しのテストに耐える長寿命。

テスト結果はテストレポートとして直接印刷できます。通常のタイマ停止、手動停止、過電圧保護停止、過電流保護停止後に履歴データが自動保存されます。この機器は最大 64 個の測定記録を保存できます。ストレージ制限を超えると、古いレコードは自動的に削除されます。日付と時刻の設定、中国語と英語のインターフェイス切り替え、自動保存、自動印刷、上位管理ソフトウェアとの USB 通信もサポートしています。

試験装置は、DL/T 849.4-2004、超低周波高電圧発生器の一般技術条件に準拠しています。このマニュアルでは、35 kV 以下の XLPE 絶縁電力ケーブルの 0.1 Hz VLF テスト方法についても言及しています。現場で使用する場合、テスト対象の静電容量は、選択した機器構成の定格容量性負荷を超えてはなりません。テスト対象の静電容量が 0.05 μF 未満の場合、通常の出力をサポートするために補助 0.05 μF コンデンサを並列接続することがあります。

製品パラメータ

製品ガイド

VLF試験装置の動作原理

ポータブル VLF 試験装置は、50 Hz の電源周波数耐性試験を超低周波 AC 試験に置き換えることによって機能します。

容量性テストオブジェクトの場合、電流は周波数、静電容量、電圧に比例します。周波数を0.1Hz以下に下げることにより、AC絶縁耐量試験の本来の目的を保ちながら、必要な試験電源容量を大幅に削減できます。

試験前の機器の接続

テストする前に、次のように接続します。

説明書の配線図の通りです。

接地端子はアースに接続する必要があります。 AC 入力は 220 V、50 Hz の電源に接続されています。

ポータブル発電機を使用する場合は、発電機の出力電圧と周波数が安定している必要があります。

パラメータ設定とテストの準備

コントローラの電源を投入し、パラメータ設定画面に入ります。

次のパラメータを設定します。

利用可能な周波数は次のとおりです。

試験時間は0分から99分まで設定できます。

本器が示す電圧・電流値はピーク値です。

自動テストプロセス

Start を押すと、機器はセルフチェックを実行します。

テストプロセスには以下が含まれます。

1. ロードセルフチェック
2. 自動電圧上昇
3. 定振幅出力
4. 耐タイミング
5. 自動シャットダウンと放電

負荷が検出されない場合、コントローラは無負荷警告を表示します。

設定電圧に達すると、機器は定振幅出力を維持し、耐タイミングプロセスを開始します。

設定時間が経過すると、システムは高電圧出力を停止し、試験対象物を自動的に放電します。

シャットダウンモードとデータ管理

この機器は以下をサポートしています。

通常のシャットダウン

異常停止

各シャットダウン モードでは、テスト データが履歴データとして保存されます。

ユーザーは次のことができます。

ケーブルテストガイド

ケーブルテストの場合:

1. テストの前に、ケーブルに接続されているすべての電気機器を取り外してください。
2. メガオーム計で絶縁抵抗を測定します。
3. VLF 耐力試験は、絶縁チェックが合格した場合にのみ実行してください。

マニュアルでは次のように指定されています。

テスト期間:

同期モーター試験ガイド

同期モータのテストについては、マニュアルではフェーズごとのテストを推奨しています。

試験方法:

テスト時間は通常、電源周波数耐性テストと同じで、通常は次のとおりです。

テスト中、オペレーターは次の点に注意する必要があります。

試験後の安全放電

シャットダウン後、ケーブルを取り外す前に、放電ロッドを使用して試験対象物を完全に放電してください。

この手順は、特に次のような容量性機器の場合に不可欠です。

特徴

0.1Hzの超低周波AC耐圧試験に対応。

0.05 Hz、0.02 Hz、0.01 Hzの出力周波数選択をサポートします。

自動電圧上昇、定振幅出力、タイミング、シャットダウン、放電を提供します。

高電圧出力と試験電流をピーク値で測定し表示します。

高電圧出力の過電圧保護を提供します。

高圧側と低圧側の過電流保護を備えています。

電圧または電流が設定された制限値を超えると、自動的に出力を遮断します。

保護動作時間は10ms以内。

7インチの静電容量式タッチスクリーン操作を提供します。

テストデータと出力波形をタッチスクリーンに表示します。

最大 64 レコードの履歴データの自動ストレージが含まれます。

テストレポート印刷用の内蔵プリンタを提供します。

上位管理ソフトウェアとのUSB通信に対応。

中国語と英語のインターフェース切り替え機能を搭載。

閉ループの高電圧および低電圧負帰還制御を提供します。

大容量試験対象物のAC耐圧試験に対応。

17. 試験後の安全な放電のための放電ロッドと接地ケーブルが付属しています。

コントローラに非常停止ボタンを設けています。

屋内および屋外での操作をサポートします。

小容量測定対象用の補償コンデンサを内蔵しています。

アプリケーションシナリオ

電力会社

電力会社は、予防保守や受入試験において、中圧電力ケーブル、大型モーター、発電機、コンデンサー、その他の大容量電気機器の耐力試験に VLF 試験装置を使用しています。

変圧器メーカー

変圧器および電気機器のメーカーは、大容量絶縁システムが低周波数での AC 耐性検証を必要とするテスト領域でこのテスト セットを使用できます。

発電所

発電所では、試運転、オーバーホール、定期メンテナンス中に、発電機の固定子巻線、大型モーター、駅のサービスケーブル、および関連する絶縁システムの耐久試験にこの機器が使用されます。

鉄道

鉄道の電力供給システムには中圧ケーブルと回転機器が使用されます。テストユニットは、計画的なメンテナンス停止中のフィールド耐性テストをサポートします。

産業プラント

鉱山、石油化学、鉄鋼、製造工場などの産業施設では、プラントの配電システムのケーブルやモーターの絶縁耐力試験にこの機器を使用できます。

大学

大学やトレーニング センターは、VLF 耐力テストの原理、容量性電流の計算、ケーブル テスト手順、および高電圧の安全実践を指導するためにこのシステムを使用できます。

試験所

高電圧研究所は、制御された超低周波電圧を必要とする容量性試験対象物、ケーブルサンプル、モーター、および絶縁システムのAC耐力試験に超低周波高電圧発生器を利用できます。

ケーブルのメンテナンス

ケーブル保守チームは、XLPE ケーブルの受け入れテスト、予防テスト、障害追跡チェック、設置または修理後の絶縁検証にテスト装置を使用します。

アプリケーション

1．0.1Hz VLF AC耐圧試験。

XLPE電源ケーブルの耐久試験。

3．35kV以下のケーブル絶縁試験。

パワーコンデンサ耐量試験 4．

中・大型発電機の絶縁試験 5．

モーター固定子巻線耐量試験 6．

ケーブルハンドオーバーテスト。

ケーブル予防保守試験 8．

大容量機器の絶縁検証 9．

試験電源容量を低減したフィールドAC耐力試験。

自動時間設定高電圧試験。

過電圧、過電流保護耐量試験。

過去の試験記録の保存 13．

印刷されたテストレポートの作成。

通電前の絶縁状態のスクリーニング 15．

お客様の事例

業種： ケーブル保守請負業者

問題点： 保守業者は、新設の中圧XLPEケーブルの受入試験を行う必要がありました。従来の電源周波数のAC耐圧機器は、ケーブルの静電容量のために輸送が難しく、より高い電力容量が必要でした。チームは、フィールド ケーブル テストに適したポータブル AC 耐電圧ソリューションを必要としていました。

テストプロセス ：技術者はケーブルに接続されているすべての機器を取り外し、まずメガオーム計で各相をチェックしました。絶縁抵抗が許容範囲であることを確認した後、試験配線に従ってコントローラー、ブースター、高圧出力ケーブル、接地線、放電ロッドを接続しました。試験電圧はケーブルの相電圧に応じて設定し、ケーブルの静電容量、試験周波数、電圧から過電流値を計算しました。チームは 0.1 Hz 出力を選択し、必要なテスト期間を設定して、自動電圧上昇を開始しました。

結果 ：自動昇圧、定振幅出力、タイミング、シャットダウン、放電を完了しました。耐久期間中、破壊放電、異音、発煙、臭気、電圧不安定、異常電流は認められませんでした。テスト データはプロジェクト記録用に保存および印刷されました。

利点 ：請負業者は、より小型でより実用的なフィールドシステムを使用してケーブルのAC耐力試験を完了しました。自動保護、タイミング、排出、保管、印刷により、手動操作が軽減され、テスト文書が改善されました。

よくある質問

超低周波高電圧発生器は何に使用されますか?これは、大容量電気機器、特に電源ケーブル、電力コンデンサ、発電機、モーターの VLF AC 耐試験に使用されます。

50 Hz AC 耐力テストの代わりに 0.1 Hz VLF テストを使用するのはなぜですか?大容量の試験対象物には 50 Hz の高電流が必要です。試験周波数を 0.1 Hz に下げると、必要な試験容量が大幅に減少し、フィールド AC 耐試験がより実用的になります。

どのような出力周波数が利用可能ですか?テストユニットは、0.1 Hz、0.05 Hz、0.02 Hz、および 0.01 Hz の出力周波数設定をサポートしています。

最大容量性負荷とは何ですか?最大負荷は、0.1 Hz で 0.5 μF、0.05 Hz で 1.1 μF、0.02 Hz で 2.2 μF、0.01 Hz で 5.5 μF です。

どのような保護機能が搭載されていますか?過電圧保護、高圧側過電流保護、低圧側過電流保護、非常停止、シャットダウン後の自動放電機能を備えています。

テスト セットはテスト レポートを印刷できますか?はい。内蔵プリンタは、画面に表示されている現在のテストデータと履歴データを印刷できます。

履歴レコードは何件まで保存できますか?この機器は、最大 64 個の過去のテスト記録を保存できます。最新の 64 件より古いレコードは自動的に削除されます。

テスト後にはどのような安全上の注意が必要ですか?シャットダウン後、ケーブルを取り外す前に、放電ロッドを使用して試験対象物を完全に放電してください。高電圧テストは、高電圧の安全手順に従って訓練を受けた担当者のみが実行してください。
