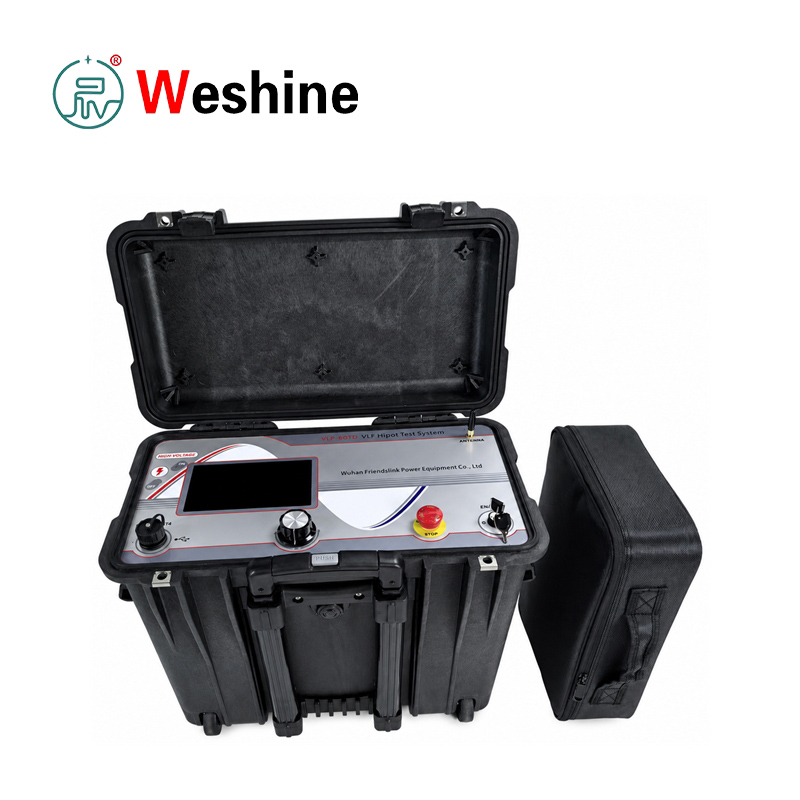

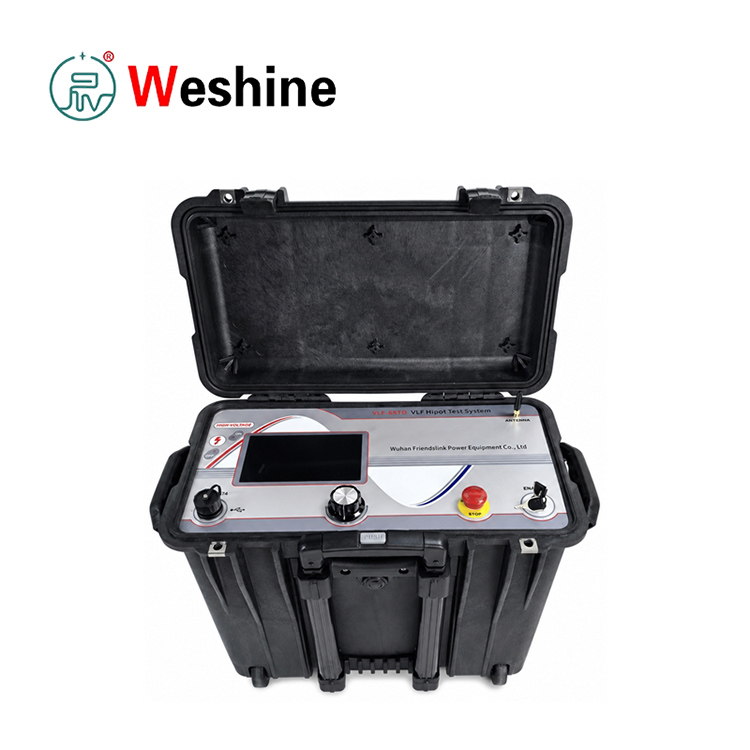

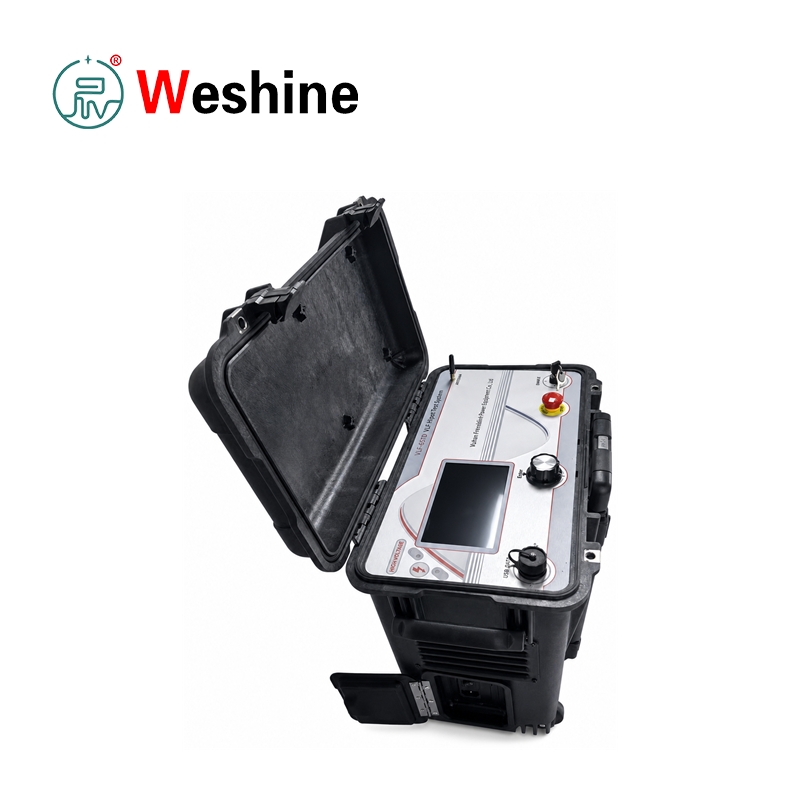

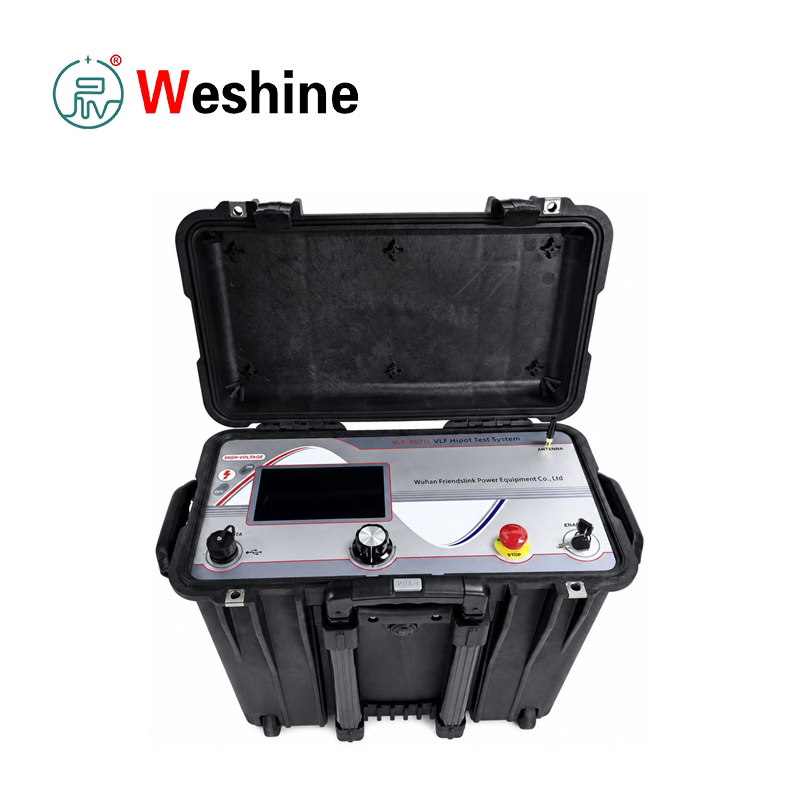

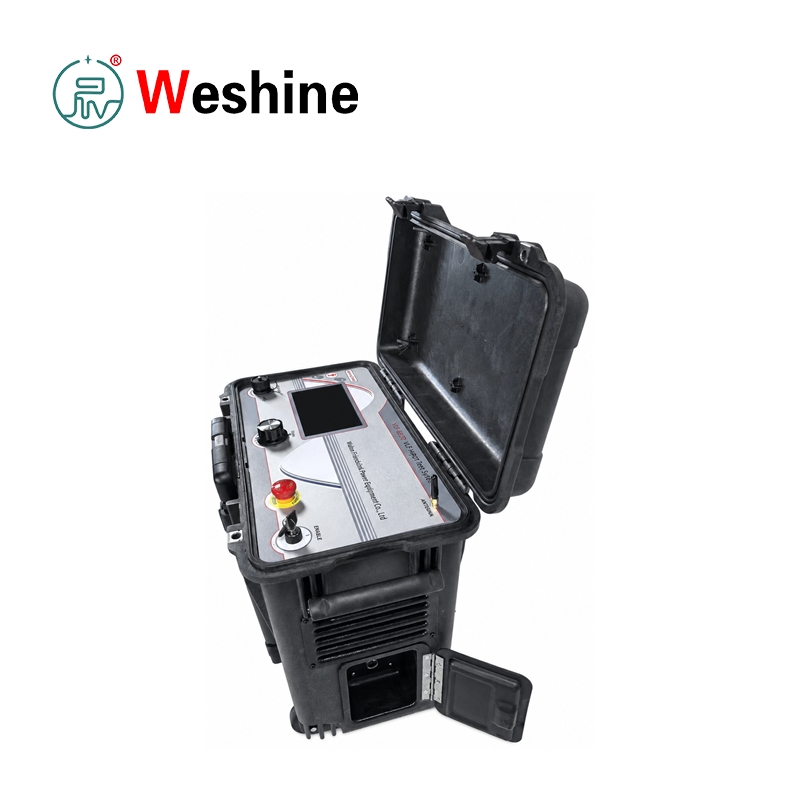

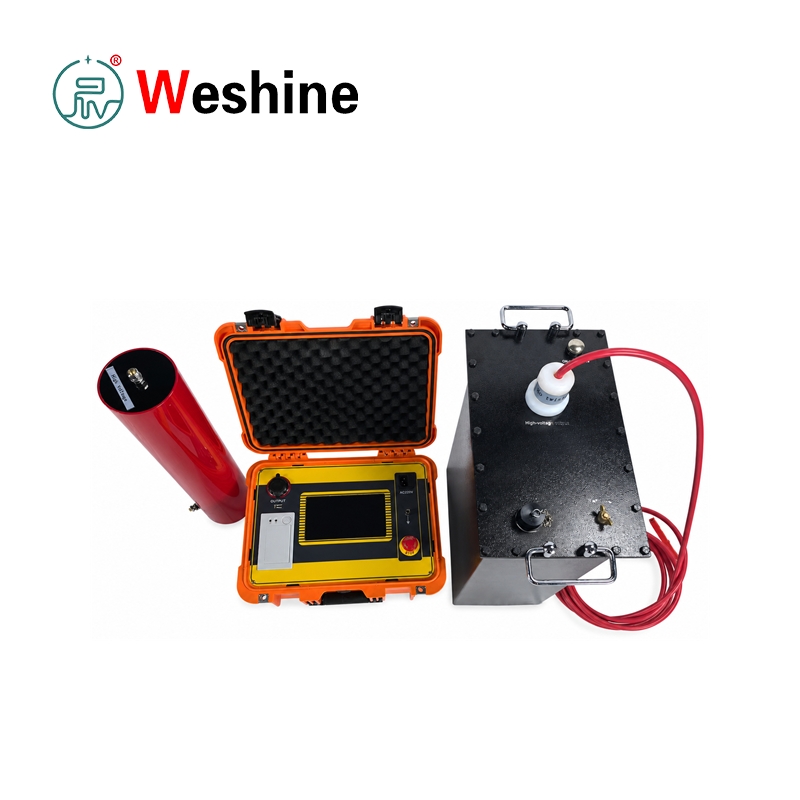

VLF タンデルタ試験システム

中国の専門メーカーである Weshine が提供する耐久性のある VLF タンデルタ テスト システムは、中電圧電力ケーブルの絶縁診断と耐力試験用に設計されています。 VLF AC 耐電圧と誘電損失測定を 1 つのコンパクトなユニットに統合します。この機器は、PE、XLPE、紙絶縁ケーブルに適用される CENELEC 規格 HD 620 S1:1996 および HD 621 S1:1996 に準拠しています。

定期的なケーブルのメンテナンスでは、水トリー劣化、汚染、機械的損傷、部分的な劣化などの目に見えない絶縁欠陥は、単純な目視検査では検出できません。 0.1 Hz VLF 正弦波テストは、ケーブル絶縁に AC ストレスを加えますが、必要な電力容量は従来の 50 Hz テスト機器よりもはるかに少なく、長い中電圧ケーブルのフィールド テストがはるかに簡単になります。

この VLF タンデルタ テスト システムは、耐久テストおよび直接タンデルタ測定用の VLF 正弦波出力を提供します。タンデルタの測定値はケーブル絶縁体の誘電損失係数を反映しており、経年劣化や劣化の程度を判断します。このユニットは、0.5 U0 サイクル、U0 サイクル、および 1.5 U0 サイクルという固定手順に従って、複数の電圧レベルで損失テストを自動的に実行します。すべてのラウンドが終了した後、テストデータが保存され、ケーブルが完全に放電されます。

34 kV および 45 kV ピーク モデルの 2 つの標準構成が利用可能です。 34 kV ユニットは、最大 24 kV RMS (34 kV ピーク) の正弦波を生成します。 45 kV ユニットは 31.8 kV RMS (45 kV ピーク) に達します。 DC 電圧出力も内蔵されており、範囲は 34 kV バージョンでは ±1 ～ 34 kV、45 kV バージョンでは ±1 ～ 45 kV です。方形波およびDCテストモードもサポートされています。

ケーブルの被覆を維持するために、試験機は最大 10 kV の出力で被覆の検査と障害位置の特定をサポートします。 DC モードでの漏れ電流測定は、ケーブル全体の絶縁品質を評価するのに役立ちます。フラッシュオーバーやケーブル障害が発生すると、内蔵の故障検出機能により高電圧が即座に遮断され、完全な保護が提供されます。

完全なセットには、メイン テスト ホスト、高電圧ケーブル、接地線、電源コード、USB フラッシュ ドライブ、アクセサリ バッグが含まれています。 USB 2.0 ポートにより、データのエクスポートとファームウェアのアップグレードが可能になります。すべてのテスト ログはローカルに保存され、PC でレポートを生成するために USB にエクスポートできます。マッチング ソフトウェアは、A/B/C 相データ ファイルの同時オープンをサポートし、テスト数値と誘電損失曲線を含む詳細なレポートを出力します。

安全は最優先事項です。操作中に高電圧が発生するため、専門の訓練を受けた技術者のみが操作できます。オペレータは、電源の遮断、再通電のロックアウト、ゼロ電圧の確認、接地と短絡、隣接する通電中のコンポーネントの隔離という 5 つの主要な安全規則に厳密に従う必要があります。高電圧試験では、現場で監督のために 2 人以上のスタッフが必要です。

製品ガイド

統合されたケーブル テスターは、テスト対象のケーブルに制御可能な 0.1 Hz の正弦波電圧を印加することによって機能します。従来の 50 Hz AC 試験と比較して、超低周波技術により、容量性ケーブル負荷の電流需要が大幅に低減され、中電圧ケーブルのポータブル現場検査が可能になります。

ケーブルを接続する前に、5 つの高電圧安全規則に厳密に従ってください。テストケーブルが電源オフ、絶縁、電圧検証、接地、短絡されていることを確認してください。近くの充電部分はすべて覆うか、分離する必要があります。訓練を受けたオペレーターのみが、少なくとも 1 人の監督者がいる状態で装置を操作できます。

アクセサリを固定の順序で接続します。最初にアース ケーブルをホストのアース端子に接続し、次にステーションの保護アースに接続します。高電圧ケーブルを高電圧出力ポートに接続します。高電圧ケーブルの内部導体を、適合するフィッティングを介してケーブルの位相またはシースに接続します。高電圧ケーブルのシールドを近くの接地バーに固定します。最後に電源コードを差し込みます。

VLF耐量試験では、波形、定格電圧、周波数、試験時間を選択します。リアルタイムのピーク電圧、電流、出力波形、設定周波数、実効値が画面に表示されます。電圧が事前設定値に達すると、タイマーが自動的に開始します。

タンデルタ診断では、誘電損失機能を有効にし、ケーブルの定格相電圧 U0 を入力します。マシンは自動テスト サイクルを開始し、完全な測定にはおよそ 3 分 30 秒かかります。ケーブルの静電容量、抵抗、平均誘電損失、および 0.5 U0、1.0 U0、1.5 U0 でのリアルタイム損失値を記録します。

テストが終了すると、データは自動保存され、ケーブルは完全に放電されます。ユーザーは、サポート ソフトウェアを介して履歴記録を参照し、単一または複数のログを USB 2.0 にエクスポートし、印刷可能なレポートを生成できます。このツールは、3 つのケーブル相の損失曲線と独立したデータを表示します。

シース テストまたは障害の特定を実行するときは、ケーブル シースの両端が接地されておらず、ジョイントや付属品を介して間接的に接地されていないことを確認してください。シース検査と故障追跡の最大出力は 10 kV です。

特徴

VLF正弦波AC耐圧試験に対応

誘電損失タンデルタ測定機能をオールインワン

2 つのピーク電圧オプション: 34 kV と 45 kV

正弦波出力：最大24 kV RMSまたは31.8 kV RMS

5. 追加の絶縁テスト用の内蔵 DC 電圧出力

6． 矩形波電圧テストモード搭載

DCモード漏れ電流測定機能

最大 10 kV の出力でシース試験とシース故障の特定が可能

0.5 U0、U0、1.5 U0での自動誘電損失試験シーケンス

動作中のリアルタイムピーク電圧・電流表示

画面上のリアルタイム出力波形視覚化

電圧破壊時の高電圧自動遮断機能

すべてのテストログ用のローカル内部ストレージ

USB 2.0インターフェースによるテストデータのエクスポート

カスタマイズテストレポート出力支援ソフト

USBドライブによるファームウェアアップグレード機能

多言語インターフェース（英語・簡体字中国語）

非常停止ボタン、高圧出力ロックを装備

逆電圧保護設計

屋外フィールドケーブル試験用のポータブル保護ケース設計

アプリケーションシナリオ

電力会社

送電網事業者は、配電網や変電所における中圧ケーブルの試運転、定期保守、タンデルタ診断、シース検査、絶縁評価にこのテストユニットを採用しています。

変圧器メーカー

変圧器や電気機器の工場では、VLF 電圧と誘電損失の測定が必要なケーブルやコンポーネントの絶縁テストにテスターを使用しています。

発電所

発電所は、保守停止中の発電所ケーブル検査、補助発電機ケーブル保守、シース試験および絶縁診断のための機器に依存しています。

鉄道

鉄道の電力供給ネットワークでは、変電所と送電線に中圧ケーブルが敷設されます。このマシンは、メンテナンス期間中のケーブル耐力テストとタンデルタ分析をサポートします。

産業プラント

鉱業、石油化学、鉄鋼、製造工場では、新しいケーブルの受け入れテスト、定期メンテナンス、シース障害調査に使用されています。

大学

大学や研究機関は、VLF ケーブルの試験理論、誘電損失計算、絶縁劣化解析、および高電圧安全動作基準を教育するためにこの試験装置を応用しています。

試験所

専門の高電圧およびケーブル研究所は、この VLF タンデルタ テスト システムを採用して、VLF 耐力テスト、タンデルタ測定、シース検査、およびサードパーティのケーブル診断サービスを実施しています。

ケーブルのメンテナンス

ケーブル サービス スタッフは、XLPE、PE、および紙で絶縁されたケーブルの検査、水トリー劣化診断、シース障害の特定、およびテスト レポートの作成にこの装置を使用します。

対象試験項目

VLF正弦波ケーブル耐圧試験

高圧ケーブルのタンデルタ誘電損失試験

XLPEケーブルの絶縁劣化診断

PEケーブルの耐電圧検査

紙絶縁ケーブルの性能試験

ケーブル水トリー劣化評価

10kVまでのケーブルシース試験

ケーブル被覆の故障箇所の特定

直流電圧耐量試験

10. 矩形波電圧試験

DCモード漏れ電流測定

新規ケーブルハンドオーバー受入試験

ケーブルの日常予防保守試験

三相総合試験レポート作成

ローカルログストレージ＆USBデータエクスポート

お客様の事例

産業分野:高圧ケーブル保守サービス

プロジェクトのトラブル

電力網メンテナンス チームは、複数の老朽化した XLPE ケーブル フィーダを評価する必要がありました。単純な耐力試験では耐破壊性を確認することしかできませんでしたが、チームは絶縁体の劣化を判断し、潜在的な水トリー欠陥のあるケーブルを特定するために誘電損失データも必要としました。

テスト運用の流れ

技術者はターゲットケーブルを絶縁し、5 つの安全仕様に従い、セット全体を接地し、指示に従って高電圧ケーブルとシールド線を接続し、テストユニットの電源を入れました。タンデルタ試験モードを選択し、ケーブル定格相電圧 U0 を入力し、非常停止と高電圧ロックを解除して、自動試験を開始しました。このユニットは、0.5 U0、U0、および 1.5 U0 の下で誘電損失を測定し、データを保存し、完了後にケーブルを放電しました。

テスト結果

スタッフは過去の記録をチェックし、すべてのデータを USB ドライブにエクスポートしました。マッチング ソフトウェアにより、誘電損失値と傾向曲線を含む位相比較レポートが生成されます。正常な損失インジケーターを備えたケーブルは引き続き使用されますが、著しく劣化したケーブルは追跡監視が予定されていました。

アプリケーションの利点

耐電圧検査と経年劣化診断を1台のポータブル機器で完了させた。自動テスト サイクル、USB エクスポート、レポート生成により、データのトレーサビリティが大幅に向上し、手作業による事務作業の負担が軽減されます。

よくある質問

Q:この試験装置はどのような機能を実現しますか?

A:高圧ケーブルのVLF耐試験、タンデルタ誘電損失測定、シース検査、シース故障特定、DC耐試験、矩形波試験、漏れ電流検出を完了しています。

Q:VLF耐量試験とタンデルタ試験の違いは何ですか?

A: VLF 耐性テストは、ケーブルの絶縁が指定された AC 電圧に耐えられるかどうかを検証します。タンデルタ試験は誘電損率を測定し、絶縁の経年劣化や劣化の程度を判定します。

Q:どのような電圧構成がオプションですか?

A: 34 kV ピークと 45 kV ピークの 2 つのモデルがあります。 34 kV モデルは、最大 24 kV RMS / 34 kV ピークの正弦波を出力します。 45 kV モデルは 31.8 kV RMS / 45 kV ピークに達します。

Q:タンデルタはどの周波数で測定されますか?

A:タンデルタ測定は0.1Hzの超低周波で測定しています。

Q:タンデルタ試験をサポートするケーブル静電容量の範囲は何ですか?

A: 34 kV モデル: 1 nF ~ 8 μF; 45kVモデル：1nF～5μF。

Q:機器はテスト記録をエクスポートできますか?

A:はい。テスト ログは内部に保存され、USB 2.0 経由でエクスポートできます。エクスポートされたファイルは専用ソフトウェアで開いて、正式なテストレポートを生成できます。

Q:シース障害の特定をサポートしていますか?

A: はい、この試験機は最大 10 kV の出力でシース検査と故障箇所の特定をサポートしています。

Q:操作中の重要な安全上の注意事項は?

A:訓練を受けた専門家のみがユニットを操作できます。テストケーブルは、配線する前に電源を切り、接地し、完全に絶縁する必要があります。高電圧試験には現場の監督が必要であり、非常停止と高電圧ロックを正しく使用する必要があります。

ウェシャインの利点

Weshine Electric は、送電網事業者、ケーブル保守チーム、エンジニアリング請負業者、試験ラボ、およびあらゆる種類の産業ユーザー向けに、専門的な電気試験機器を提供しています。 VLF およびタンデルタ ケーブルの診断では、簡単な現場操作、安定した高電圧出力、正確な損失測定、完全なデータ保存とレポートのサポート機能に重点を置いています。当社は、モデル選択のガイダンス、ケーブルテストスキームのマッチング、安全操作トレーニング、カスタマイズされたテストソリューションを含むワンストップサービスを提供します。豊富なエンジニアリング経験、厳格な品質管理、完全な技術サポート、成熟したテストソリューション、グローバルなアフターサービスにより、当社はクライアントが明確で追跡可能なテストデータを使用してケーブル耐力検査と絶縁診断を完了できるよう支援します。信頼性の高いオールインワンのケーブル診断装置が必要な場合、当社の VLF Tan Delta テスト システムは、オンサイト テストの要求を完全に満たすことができます。
